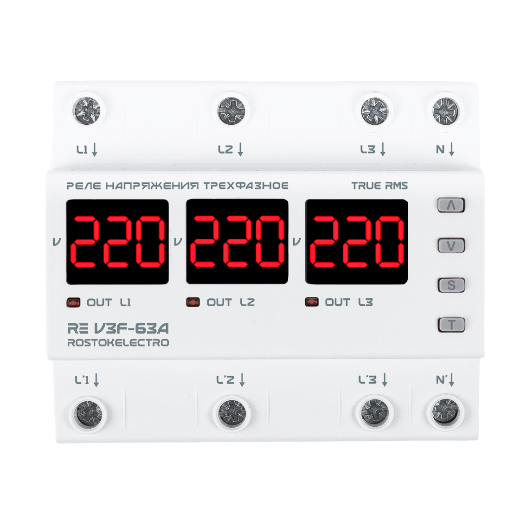

Защитное устройство Vp-3F63A предотвращает возникновение неисправностей, выход электрооборудования из строя в случае аварийных ситуаций в электросети. Реле может устанавливаться в трехфазную коммуникацию или использоваться для трех однофазных электросетей. Контроль над напряжением ведется постоянно, если показатель отклоняется с превышением лимитов, установленных пользователем, цепь размыкается. Автоматическое подключение осуществляется при нормализации параметров. Удобство в пользовании прибором обеспечивается цифровым управлением, автоматизацией всех функций, наличием всех необходимых настроек.
Реле напряжения нового поколения RE серии V3F предназначено для контроля и защиты промышленного и бытового однофазного и трехфазного оборудования от
Реле напряжения RE V3F-63A может работать с бытовой электросетью с частотой 50Гц и с источниками напряжения с нестабильной «плавающей» частотой в пределах 45-65Гц (генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы.

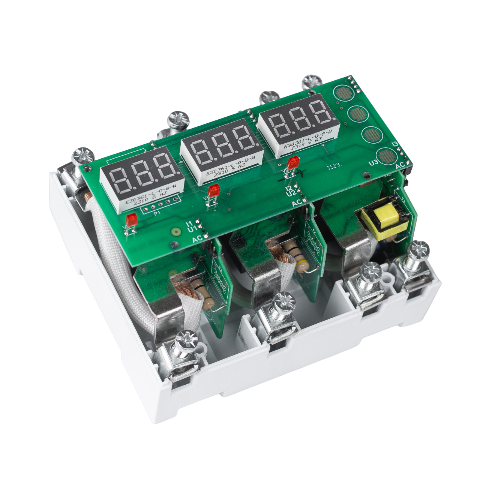

Прибор управляется микроконтроллером, который анализирует величину напряжения в трехфазной сети, выявляя отклонения от установленных при настройке значений. При выходе показателей за эти пределы формируется сигнал на отключение и исполнительное устройство (электромагнитное реле) отключает нагрузку, тем самым предотвращая попадание на вход критических напряжений. Нагрузка включается автоматически после возвращения напряжения в установленный диапазон через установленный пользователем (по умолчанию 15 сек) промежуток времени.
Прибор может работать в одном из двух режимов — синхронном или асинхронном.
Синхронный режим предназначен для защиты трехфазных потребителей, с контролем порядка чередования фаз и контролем асимметрии фаз.
Асинхронный режим используется для защиты однофазных потребителей в трехфазной сети (аналогично работе трех независимых реле напряжения, работающих по каждой фазе), например при трехфазном вводе в жилом помещении.
| Технические параметры | RE V3F-63A |
| Режим работы | синхронный/асинхронный (асинхронный **) |
| Номинальный ток нагрузки (максимальный ток в течение не более 10 мин.), А | 63 (80) |
| Рабочее напряжение, В | 50-400 |
| Рабочая частота сети, Гц | 45-65 |
| Верхний предел отключения по напряжению (задается), В | 210-270 (250**) |
| Нижний предел отключения по напряжению (задается), В | 120-200 (170**) |
| Время задержки включения (задается), сек | 5-600 (15**) |
| Время отключения по верхнему пределу напряжения, сек, не более | 0,02 |
| Время отключения по нижнему пределу напряжения, сек, не более | 1 (120-170В) 0,02 (<120В) |
| Гистерезис по напряжению (задается), В | 1-10 (3**) |
| Асимметрия фаз, В | 20-99/OFF (50**) |
| Время отключения при асимметрии фаз, сек | 20 |
| Контроль чередования фаз | вкл/откл (откл**) |
| Погрешность вольтметра, %, не более | 1 |
| Потребляемая мощность реле, Вт, не более | 5,0 |
| Макс. сечение провода, мм2 | 16 |
| Момент затяжки винтов клемм, Нм | 2,2±0,2 |
| Рабочая температура, °С | -25…+50 |
| Габаритные размеры, мм | 90*105*67 |
| Вес нетто, кг | 0,463 |
| Вес брутто, кг | 0,504 |
| **- Заводские установки | |
| Крепление прибора на монтажный профиль TS-35 (DIN -рейка) — 6 DIN | |
