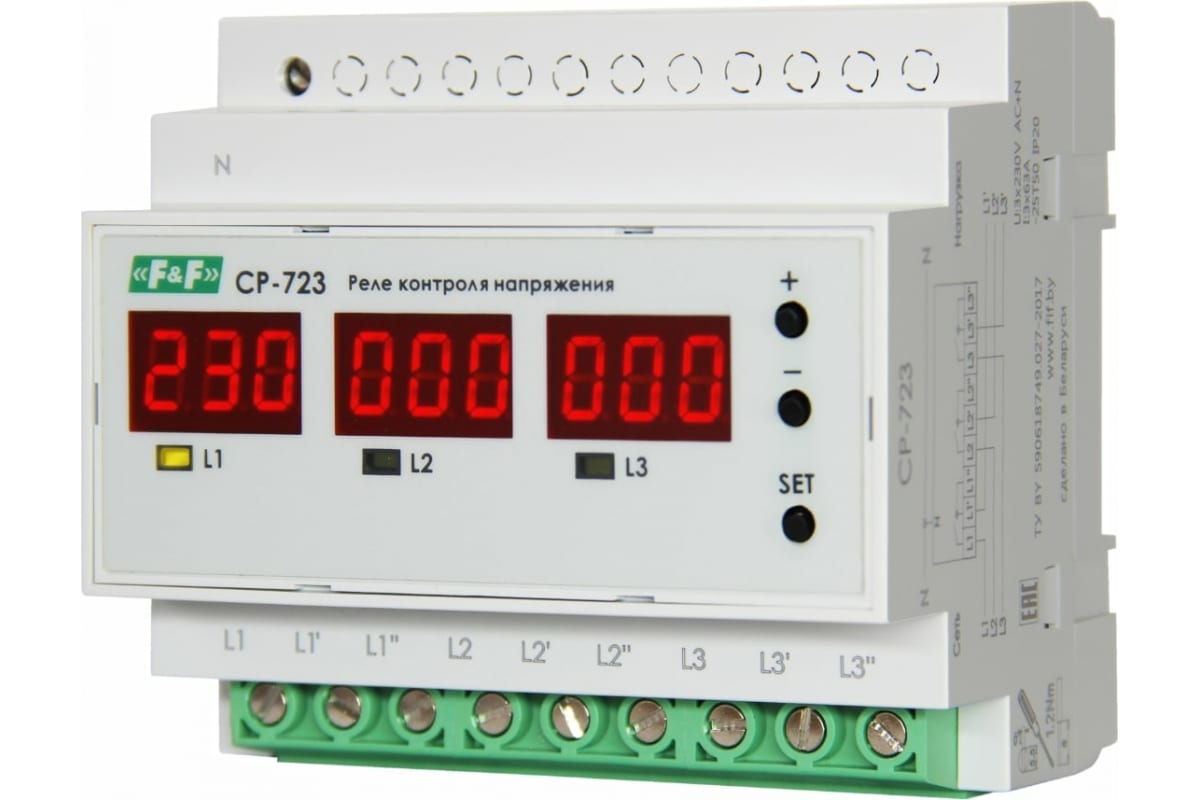

Реле контроля напряжения, асимметрии/чередования фаз F&F СР-723 3х63А 3NO УХЛ-4 EA04.009.015

Шестимодульное реле контроля напряжения в трехфазной сети CP-723 для защиты однофазных и/или трехфазных электроустановок

Реле контроля напряжения CP-723 предназначено для защиты однофазных и/или трехфазных электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения.

Принцип работы:
• Реле контроля напряжения CP-723 может работать в одном из режимов:
  - 1. Три однофазных реле – каждый из каналов реле имеет свои уставки по напряжению и временным интервалам, функционируют независимо друг от друга.
  - 2. Трехфазное реле напряжения – полностью контролирует трехфазную сеть, включая асимметрию, пропадание фаз, а также чередование и «слипание» фаз (если включен контроль этих параметров). Все три канала реле коммутируются одновременно.

Область применения:
• Использование в сферах, где необходима защита однофазных и/или трехфазных нагрузок от повышенного/пониженного напряжения питания. Для монтажа в вводных щитах.

Характеристики:
• Напряжение питания, В: 100…450 AC Максимальный коммутируемый ток, А 3х63 АС1/250 В АС
• Контакт 3 NO
• Диапазон уставок напряжений, В:
  - нижний порог: 140...210
  - верхний порог: 240...300
  - величина асимметрии: 20…100
• Погрешность измерений, не более %: 2
• Задержка отключения, с:
  - нижний порог, асимметрия: 0,5...25
  - верхний порог: 0,1…5
• Время повторного включения, с: 2…599
• Время готовности устройства, с: <5
• Диапазон рабочих температур: -25…+50 °С
• Степень защиты: IP20
• Коммутационная износостойкость, циклов: >100000
• Степень загрязнения среды: 2
• Категория перенапряжения: III
• Габариты (ШхВхГ): 105х90х65 мм
• Модульный размер: 6
• Подключение винтовые зажимы: 16 мм2
• Момент затяжки винтового соединения, Нм: 1,2
• Тип корпуса: 6S
• Монтаж DIN-рейка: 35 мм
