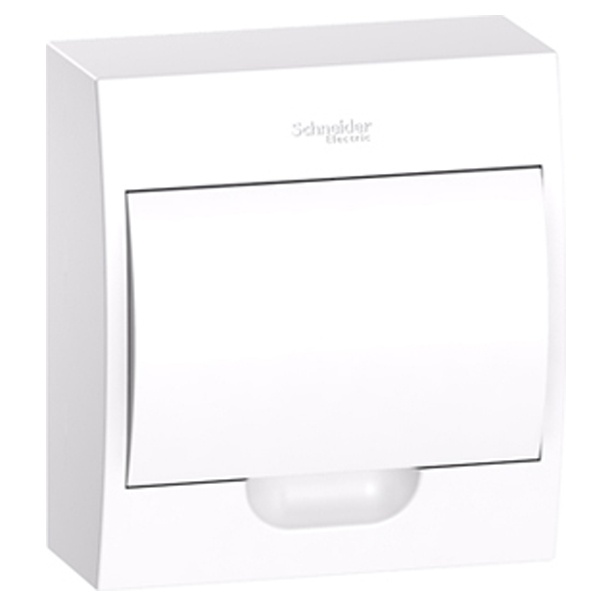

Накладной электрический шкаф Систем Электрик Easy9 8 модулей белая дверь шины N+PE
Навесные корпуса боксов Easy9 Box предназначены для установки модульного оборудования на объектах жилищного и гражданского строительства. Устанавливаются внутри помещений и доступны в исполнении на 8, 12, 18, 24 и 36 модулей.
- Эргономичный дизайн, легкая установка и блестящая/гладкая поверхность
- Комплектуются белой или прозрачной дверью с углом открытия 180°
- Перфорированные отверстия для ввода кабелей с 4 сторон щита
- От 1 до 3 DIN-реек в зависимости от референса.
- В комплект поставки входят нейтральный и заземляющий клеммный блок, установленные на держатель.
- Маркировочная лента для модульного оборудования
- Разметка для крепления на задней поверхности корпуса
- Ввод кабеля можно осуществлять сверху/снизу или с задней стороны
- Крепежные отверстия овальной формы для удобства установки и вертикального выравнивания щита
- Указание расстояний до крепежных отверстий щита
- Работа с перфорированными отверстиями для ввода кабеля осуществляется специальным инструментом (ножом)
- Габаритные размеры, референсы и аксессуары к щитам Вы также можете найти на заводской упаковке
Характеристики
- Количество модулей - 8
- Количество рядов - 1
- Номинальный ток In - 63 А
- Номинальное рабочее напряжение Ue - 400 В
- Напряжение изоляции Ui - 500 В
- Степень защиты - IP40(закрытая дверь),IP30(открытая дверь)
- Защита от механических ударов - IK07
- Рабочая температура - от -5°С до +60°С
- Цвет - белый RAL9003
Способ монтажа
|
Открытой установки
|
Количество рядов
|
1
|
Модульная ширина (общ. кол-во модульных расстояний)
|
8
|
Тип передней панели
|
С вырезом
|
Тип крышки (наружной)
|
Дверь
|
С замком
|
Нет
|
С прозрачн. (светопрониц.) крышкой
|
Нет
|
Материал корпуса
|
Пластик
|
Высота
|
200 мм
|
Ширина
|
184 мм
|
Глубина
|
94 мм
|
DIN-рейка
|
Да
|
С монтажной платой/панелью
|
Нет
|
Цвет
|
Белый
|
Номер цвета RAL
|
9003
|
Степень защиты (IP)
|
IP40
|
Возможность расширения
|
Нет
|
EMC-исполнение (электромагнитная совместимость)
|
Нет
|
