Корпус модульный пластиковый ЩРН-П-24 навесной 2 ряда, 24 модуля, шины N/PE (4 шт.): 4x10 мм2; 4x10 мм2; 8x10 мм2; 8x10 мм2, вес: 1,17 кг IEK
Используются в осветительных сетях для установки модульных устройств: автоматических выключателей, устройств защитного отключения, дифференциальных автоматических выключателей, таймеров, устройств управления освещением и т.д.
Надежная, современная конструкция и прочный пластик, удобные крепежные приспособления гарантируют изделиям долгий срок службы и безопасность эксплуатации.
Особенности конструкции
- Простое введение кабелей, проводов через выштам-пованные вводы для проводников на задней и боковых стенках корпуса.
- Вертикальное расположение корпуса обеспечивает удобство монтажа и дополнительную циркуляцию воздуха.
- Не нужно писать на самих автоматических выключателях -специальная маркировочная лента входит в серийную поставку.
- Индивидуальная упаковка не только защищает корпус от механических воздействий, но и информирует потребителя о преимуществах корпусов торговой марки IEK.
- Нулевая шина крепится на специальную панель. Она легко снимается и устанавливается на противоположную сторону. Обеспечивает высокую безопасность: токоведущие части закрыты для предотвращения преднамеренного прикосновения. Самозатухает при температуре 950°С.
- Полная комплектация корпусов обеспечивает простой и быстрый монтаж.
- Точное выравнивание и надежный монтаж корпуса на стене обеспечивают точки крепления с указанием размеров между ними.
- Универсальные анодированные винты защищены от коррозии и походят к любому типу отвертки.
Преимущества
- Ударопрочный, самозатухающий АБС-пластик.
- Вертикальное расположение корпуса и крышки
- Простой и быстрый монтаж - отверстия для крепления корпуса.
- Удобный монтаж - предварительно выштампованные вводы для введения кабелей со всех сторон.
- Наличие специальной планки для крепления нулевой шины.
- Маркировочная лента входит в комплект изделия.
- Универсальные винты.
- Надежная DIN-рейка.
Комплектация
- DIN-рейка
- Суппорт для установки клеммников, клеммники нейтрали и заземления
- Маркировочная лента
- Винты, пластиковые дюбели, заглушки
Технические характеристики
- Вид установки: навесной
- Степень защиты: IP41
- Класс защиты: II
- Материал корпуса: АБС-пластик
- Материал дверцы: полистирол
- Цвет корпуса: RAL 9016
- Количество модулей: 24
- Количество рядов: 2
- Номинальное напряжение: до 400В
- Номинальная частота: 50Гц
- Номинальный ток: 63А
- Рабочая температура: от –20°С до +80°С
- Ударная прочность: IK05 (0,7 Дж)
Способ монтажа
|
Накладн. на поверхность
|
Тип передней панели
|
Закрытого типа
|
С прозрачн. (светопрониц.) крышкой
|
Да
|

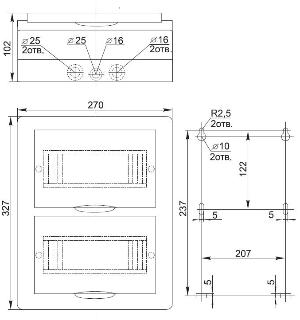

Высота
|
327 мм
|
Ширина
|
270 мм
|
Глубина
|
102.0 мм
|
DIN-рейка
|
Да
|
Цвет
|
Белый
|
Степень защиты (IP)
|
IP41
|
