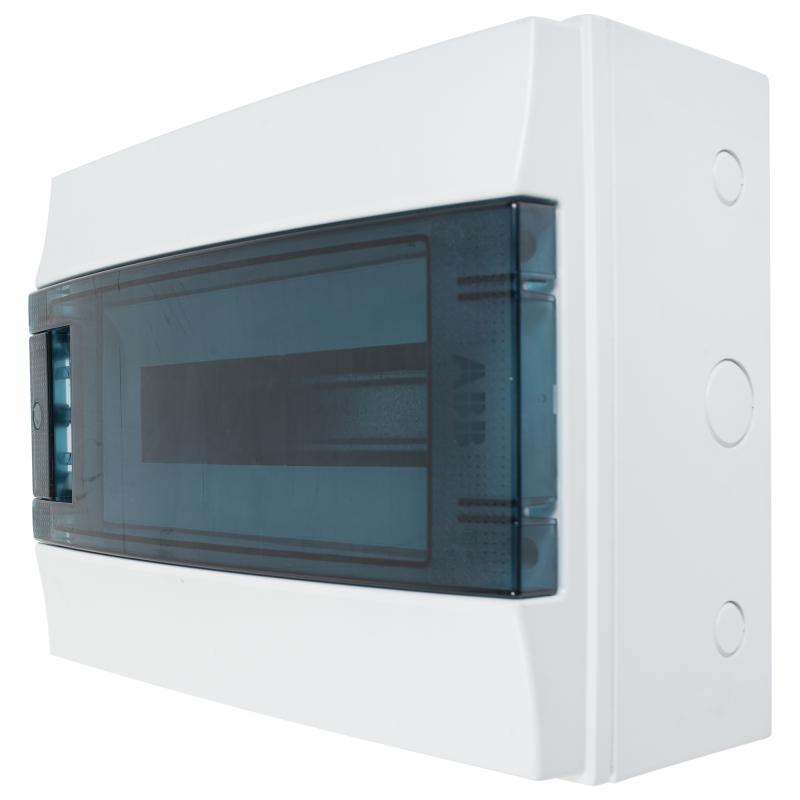

Шкаф настенного монтажа с клеммным блоком фирмы ABB серии Mistral65 (IP65) на 8 модулей с зеленой прозрачной дверцей
В новой серии MISTRAL65 гармонично сочетаются элегантность и универ-сальность, эффективность и неповторимый дизайн. Эти шкафы со степенью защиты IP 65 дополняют семейство продуктов АББ в сегменте автоматизации, а также в секторе коммерческого и гражданского строительства. В данной разработке инженеры АББ использовали богатейший опыт компании и пожелания монтажников.
Данная серия шкафов была разработана с целью максимально удовлетворить потребности заказчика. С разработкойMistral65 появилась возможность устанавливать различное оборудование по размерам и функционалу в один корпус с повышенной IP-защитой. Модульное оборудование, аппараты в литом корпусе, светосигнальная аппаратура, системы управления – всё это и многое другое может быть установлено в шкафы данной серии.
Дверь открывается на 180°, что делает обслуживание шкафа более удобным.
Шкаф поставляется с двумя типами дверей, зелёная и в цвет корпуса.
Быстрое и безопасное крепление шкафа к стене, благодаря намеченным отверстиям на основании.
Двери могут открываться как в левую так и в правую стороны - благодаря абсолютной симметрии шкафа.
Шкафы поставляются в двух вариантах: с гладкими стенками (GWT 650°) или с преперфорированными отверстиями на верхнем и нижнем фланцах (GWT 750°).
Для упрощения протяжки проводов, были увеличены расстояния под DIN-рейками и сбоку шкафов. Также предусмотрены места крепления стяжками к основанию бокса.
Разработчики предусмотрели возможность установки одного дополнительного модуля (18 мм) на каждый ряд. В любой непредвиденной ситуации Вы сможете быстро и легко расширить систему, избежав при этом кардинальных изменений.
По желанию Вы можете использовать винтовые (до 100А) или самозажимные (до 63А) клеммные блоки. Клеммы нейтрали (N) имеют стандартный синий цвет, а заземления (PE) - зелёный.
Новейшая разработка - ввод для кабельных каналов. Защищенный ввод кабеля. Может располагаться как сверху так и снизу шкафа. На внутренней стенке аксессуара есть преперфорированные насечки для всех сечений кабель-каналов. Объединяет и защищает кабельные линии.
При использовании навесных петель (1SL1927A00), не придется проделывать лишних отверстий внутри шкафа. Так же в комплектацию изделия входят маскировочные пробки для обеспечения класса электроизоляции II.
Что бы исключить несанкционированный доступ к аппаратам, в дверь шкафа можно установить замок (1SL1931A00 в комплект входят 2 ключа).
Шкафы могут соединяться в ряд, сохраняя при этом степень защиты IP65 (при помощи соединительного элемента 1SL1949A00)
Глухие панели и монтажные платы дают возможность устанавливать внутри шкафа светосигнальную и пускорегулирующую аппаратуру.
Новые шкафы Mistral поставляются с обновленными клеммными блоками. Универсальные клеммы N/PE могут быть как самозажимными (до 63 А) так и винтовыми (до 100 А).
Дин-рейки могут устанавливаться на раме в нескольких положениях по глубине, что позволяет без труда устанавливать модульное оборудование и аппараты в литом корпусе в один уровень.
Быстродействующие модульные автоматические выключатели серии S800 с высокой отключающей способностью (до 50 кА) могут устанавливаться в шкафы данной серии.
Самый верхний уровень монтажа Дин-реек позволяет устанавливать стандартное оборудование, к нему относится большинство модульного оборудования используемого на электротехническом рынке.
Технические характеристики шкафов АВВ:
серия - Mistral
габариты (ШхВхГ) - 232х250х154мм
ёмкость (в модулях 18 мм) - 8
тип - настенного монтажа
степень защиты - IP65
|
Способ монтажа
|
Накладн. на поверхность
|
|
Количество рядов
|
1
|
|
Модульная ширина (общ. кол-во модульных расстояний)
|
8
|
|
Тип крышки (наружной)
|
Дверь (-ца)
|
|
С замком
|
Да
|
|
Материал корпуса
|
Пластик
|
|
Высота
|
250 мм
|
|
Ширина
|
232 мм
|
|
Глубина
|
154 мм
|
|
Глубина установочная (встраив.)
|
- мм
|
|
Внутр. глубина
|
- мм
|
|
DIN-рейка
|
Да
|
|
С монтажной платой/панелью
|
Нет
|
|
Цвет
|
Серый
|
|
Номер цвета RAL
|
7035
|
|
Степень защиты (IP)
|
IP65
|
