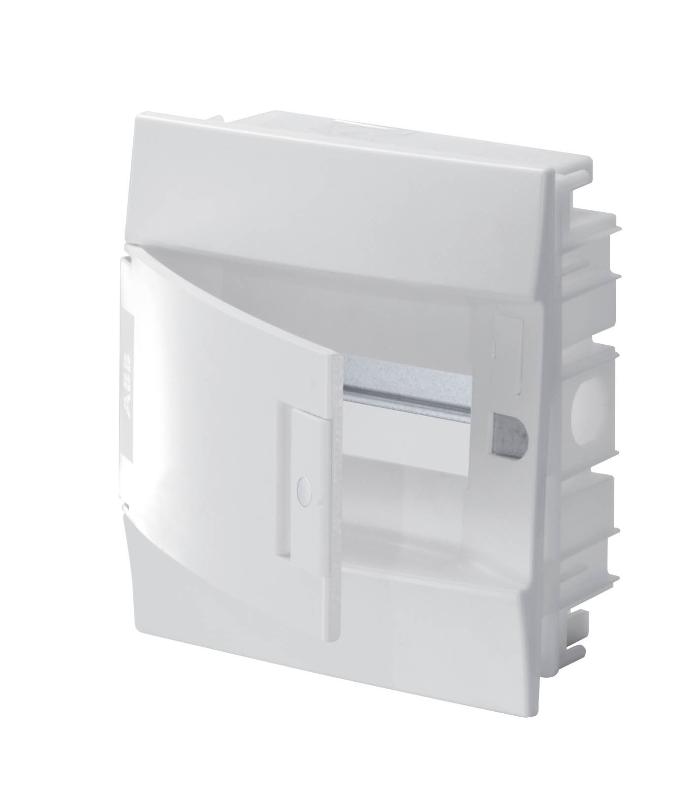

Встраиваемый в нишу распределительный шкаф с клеммным блоком фирмы ABB серии Mistral41 (IP41) на 8 модулей с непрозрачной дверцей
Распределительные шкафы ABB Mistral 41, рассчитанные на 8 модулей, предназначены для монтажа электросхем в жилых объектах. Модель встраиваемого типа может устанавливаться в любые стены: кирпичные, бетонные, каркасные из гипсокартона. Конструкция имеет стильный дизайн, корпус изготовлен из высокопрочного пластика, можно выбрать вариант с белой или зеленой дверцей, открывающихся на 180 градусов в обе стороны. Удобство монтажа электросети обеспечивается наличием клеммного блока, съемными фланцами, возможностью выбора оптимальной глубины установки дин-реек. Можно соединять в ряд несколько блоков, сохраняя степень защиты.
Дверь открывается на 180°, что делает обслуживание шкафа более удобным.
Шкаф поставляется с тремя типами дверей,прозрачная, белая в цвет корпуса и зелёная.
Инженерам АВВ удалось найти идеальное сочетание внутреннего пространства и габаритных размеров шкафа.
Двери могут открываться как в левую так и в правую стороны - благодаря абсолютной симметрии шкафа.
Шкафы могут соединяться в ряд, сохраняя при этом степень защиты IP41
Все шкафы комплектуются специальной картонной крышкой, для предотвращения попадания внутрь шкафа штукатурки и строительного мусора при монтаже основания в стену.
Один и тот же аксессуар служит для соединения двух шкафов в ряд по вертикали или для надежного закрепления гофрированных труб у основания шкафа.
Внутри шкафа предусмотрена установка горизонтальных перегородок.
Два вида фланцев сделаны полностью съёмными. С мелкими насечками для введения проводов в твердых стенах и с намеченными отверстиями для гофрированных труб различного диаметра, используемых в основном в пустотелых стенах.
Дин-рейки могут устанавливаться в нескольких положениях по глубине, что позволяет без труда устанавливать модульное оборудование серий S200 и S800 в один шкаф.
Крышки закрывающие винты выпонены таким образом, что их невозможно потерять.
В нижней части шкафа предусмотрена возможность установки держателя для клеммных блоков. (Сверху и снизу шкафа начиная с 12 модулей).
Если основание бокса установлено в стене не ровно, не беда, на лицевой панели шкафа предусмотрены компенсационные отверстия.
Новые шкафы Mistral поставляются с обновленными клеммными блоками. Универсальные клеммы N/PE могут быть как самозажимными (до 63 А) так и винтовыми (до 100 А).
Технические характеристики шкафов АВВ:
серия - Mistral
габариты (ШхВхГ) - 232x250x108мм
ёмкость (в модулях 18 мм) - 8
тип - внутреннего монтажа
степень защиты - IP41
|
Способ монтажа
|
Скрытой установки
|
|
Количество рядов
|
1
|
|
Модульная ширина (общ. кол-во модульных расстояний)
|
8
|
|
Тип крышки (наружной)
|
Дверь (-ца)
|
|
С замком
|
Да
|
|
Материал корпуса
|
Пластик
|
|
Высота
|
250 мм
|
|
Ширина
|
232 мм
|
|
Глубина
|
108 мм
|
|
Глубина установочная (встраив.)
|
- мм
|
|
Внутр. глубина
|
- мм
|
|
DIN-рейка
|
Да
|
|
С монтажной платой/панелью
|
Нет
|
|
Цвет
|
Белый
|
|
Номер цвета RAL
|
9016
|
|
Степень защиты (IP)
|
IP41
|
|
Возможность расширения
|
Да
|
