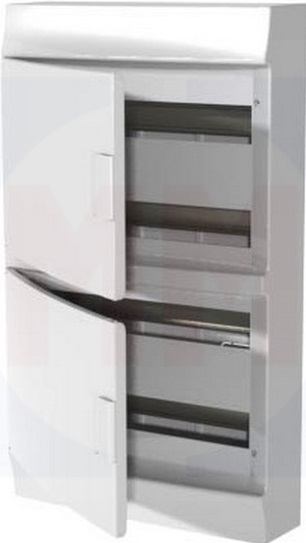

Шкаф настенного монтажа с клеммным блоком фирмы ABB серии Mistral41 (IP41) на 72 модуля с непрозрачной дверцей
Распределительный настенный бокс 72М из серии Mistral41 предназначен для монтажа электрических сетей в жилых зданиях. Улучшенная конструкция создает условия для удобства установки, техобслуживания. В основании шкафа имеются отверстия для монтажа на стене. Он оборудован модифицированным блоком с универсальными самозажимными или винтовыми клеммами, рассчитан на 72 модуля. Наличие отверстий разных типов позволяет удобно проложить любые провода. Бокс имеет 2 отделения, оборудован дверцами из непрозрачного пластика. Они открываются в обе стороны на 180⁰. В шкафу достаточно свободного пространства для установки всех устройств.
Быстрая и удобная установка. Современный дизайн и простота - прекрасно сочетаются в серии шкафов Mistral.
Дверь открывается на 180°, что делает обслуживание шкафа более удобным.
Шкаф поставляется с четырьмя типами дверей: прозрачная, белая, белая металлическая и зелёная.
Быстрое и безопасное крепление шкафа к стене, благодаря намеченным отверстиям на основании.
Двери могут открываться как в левую так и в правую стороны - благодаря абсолютной симметрии шкафа.
В верхней и нижней части шкафа с внутренней стороны на изделии предусмотрена перфорация под все известные размеры кабельканалов. С внешней стороны шкафа стенка остаётся абсолютно гладкой.
В серии шкафов Mistral предусмотренно много места для ожгутовки и закрепления проводов простыми стяжками.
В новой серии шкафов всегда можно добавить дополнительный модульный аппарат.( +1 на каждый ряд, в шкафах на 12, 24, 36 и 48 модулей).
Шкафы серии Mistral 41 имеют универсальные клеммы N/PE. Клеммные блоки могут быть как самозажимными (тип ZK...) так и винтовыми (тип NK/S.. , PEK/S...).
В стандартную комплектацию шкафов Mistral41 входят пластиковые "пробки" крепежных винтов, для обеспечения второго класса электроизоляции.
В шкафах серии Mistral 41 внешнего монтажа, расстояние между Дин-рейками 125 мм.
Что бы исключить несанкционированный доступ к аппаратам, в дверь шкафа можно установить замок (1SPE007715F5011 в комплект входят 2 ключа).
По желанию Вы можете использовать винтовые (до 100А) или самозажимные (до 63А) клеммные блоки. Клеммы нейтрали (N) имеют стандартный синий цвет, а заземления (PE) - зелёный.
Mistral 41 продуманная, гибкая система. В результате, клеммные блоки, автоматические выключатели, устройства защиты от перенапряжений и многие другие компоненты могут быть установлены внутри шкафов.
Новые шкафы Mistral поставляются с обновленными клеммными блоками. Универсальные клеммы N/PE могут быть как самозажимными (до 63 А) так и винтовыми (до 100 А).
Технические характеристики шкафов АВВ:
серия - Mistral
габариты (ШхВхГ) - 387х659х119мм
ёмкость (в модулях 18 мм) - 72
тип - настенного монтажа
|
Способ монтажа
|
Накладн. на поверхность
|
|
Количество рядов
|
4
|
|
Модульная ширина (общ. кол-во модульных расстояний)
|
72
|
|
Тип крышки (наружной)
|
Дверь (-ца)
|
|
С замком
|
Да
|
|
Материал корпуса
|
Пластик
|
|
Высота
|
659 мм
|
|
Ширина
|
387 мм
|
|
Глубина
|
119 мм
|
|
Глубина установочная (встраив.)
|
- мм
|
|
Внутр. глубина
|
- мм
|
|
DIN-рейка
|
Да
|
|
С монтажной платой/панелью
|
Нет
|
|
Цвет
|
Белый
|
|
Номер цвета RAL
|
9016
|
|
Степень защиты (IP)
|
IP41
|
|
Возможность расширения
|
Да
|
степень защиты - IP41
