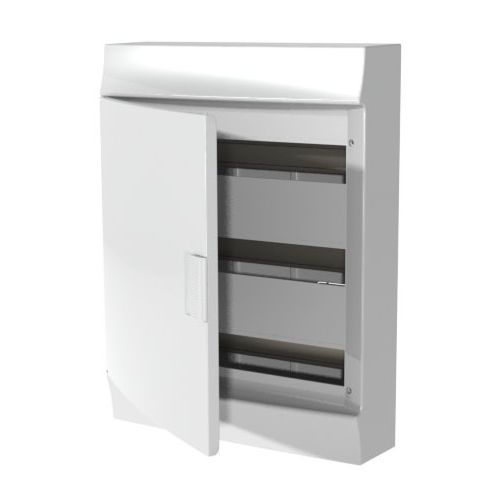

Шкаф настенного монтажа с клеммным блоком фирмы ABB серии Mistral41 (IP41) на 54 модуля с непрозрачной дверцей
Распределительный бокс Mistral41 54M предназначен для создания электрических коммуникаций в жилых объектах. Конструкция монтируется на стене, имеются отверстия для быстрой, простой установки. Шкаф оборудован дверцей, изготовленной из непрозрачного пластика, можно оснастить ее надежным замком. Предусмотрена возможность установки замков. Бокс рассчитан на 54 модуля, располагаемых в трех горизонтальных рядах. Конструкция имеет стильный дизайн, отличается большой глубиной, обеспечивающей удобство в установке всех необходимых устройств: автоматического выключателя, защиты от перенапряжения и др.
Быстрая и удобная установка. Современный дизайн и простота - прекрасно сочетаются в серии шкафов Mistral.
Дверь открывается на 180°, что делает обслуживание шкафа более удобным.
Шкаф поставляется с четырьмя типами дверей: прозрачная, белая, белая металлическая и зелёная.
Быстрое и безопасное крепление шкафа к стене, благодаря намеченным отверстиям на основании.
Двери могут открываться как в левую так и в правую стороны - благодаря абсолютной симметрии шкафа.
В верхней и нижней части шкафа с внутренней стороны на изделии предусмотрена перфорация под все известные размеры кабельканалов. С внешней стороны шкафа стенка остаётся абсолютно гладкой.
В серии шкафов Mistral предусмотренно много места для ожгутовки и закрепления проводов простыми стяжками.
В новой серии шкафов всегда можно добавить дополнительный модульный аппарат.( +1 на каждый ряд, в шкафах на 12, 24, 36 и 48 модулей).
Шкафы серии Mistral 41 имеют универсальные клеммы N/PE. Клеммные блоки могут быть как самозажимными (тип ZK...) так и винтовыми (тип NK/S.. , PEK/S...).
В стандартную комплектацию шкафов Mistral41 входят пластиковые "пробки" крепежных винтов, для обеспечения второго класса электроизоляции.
В шкафах серии Mistral 41 внешнего монтажа, расстояние между Дин-рейками 125 мм.
Что бы исключить несанкционированный доступ к аппаратам, в дверь шкафа можно установить замок (1SPE007715F5011 в комплект входят 2 ключа).
По желанию Вы можете использовать винтовые (до 100А) или самозажимные (до 63А) клеммные блоки. Клеммы нейтрали (N) имеют стандартный синий цвет, а заземления (PE) - зелёный.
Mistral 41 продуманная, гибкая система. В результате, клеммные блоки, автоматические выключатели, устройства защиты от перенапряжений и многие другие компоненты могут быть установлены внутри шкафов.
Новые шкафы Mistral поставляются с обновленными клеммными блоками. Универсальные клеммы N/PE могут быть как самозажимными (до 63 А) так и винтовыми (до 100 А).
Технические характеристики шкафов АВВ:
серия - Mistral
габариты (ШхВхГ) - 387х512х119мм
ёмкость (в модулях 18 мм) - 54
тип - настенного монтажа
степень защиты - IP41
|
Способ монтажа
|
Накладн. на поверхность
|
|
Количество рядов
|
3
|
|
Модульная ширина (общ. кол-во модульных расстояний)
|
54
|
|
Тип крышки (наружной)
|
Дверь (-ца)
|
|
С замком
|
Да
|
|
Материал корпуса
|
Пластик
|
|
Высота
|
512 мм
|
|
Ширина
|
387 мм
|
|
Глубина
|
119 мм
|
|
Глубина установочная (встраив.)
|
- мм
|
|
Внутр. глубина
|
- мм
|
|
DIN-рейка
|
Да
|
|
С монтажной платой/панелью
|
Нет
|
|
Цвет
|
Белый
|
|
Номер цвета RAL
|
9016
|
|
Степень защиты (IP)
|
IP41
|
|
Возможность расширения
|
Да
|
