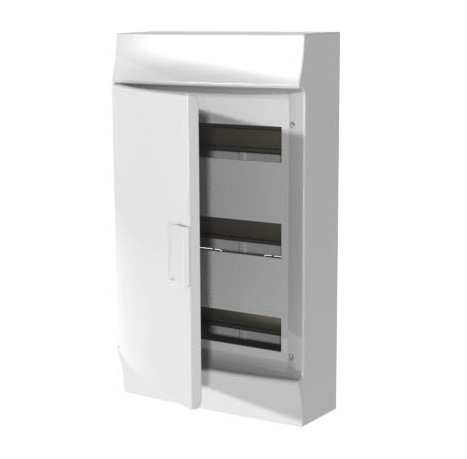

Шкаф настенного монтажа с клеммным блоком фирмы ABB серии Mistral41 (IP41) на 36 модулей с непрозрачной дверцей
Распределительный бокс из серии Mistral41, рассчитанный на 36 модулей, монтируется на стене. Для удобной фиксации в конструкции имеются отверстия. В шкафу установлен блок с самозажимными или винтовыми клеммами. Большой объем свободного пространства позволяет оптимально разместить все необходимые устройства, есть отверстия для прокладки кабелей разных типов. Настенный блок оснащен пластиковой дверцей, открывающейся в правую, левую сторону на 180 градусов. Ее можно оборудовать запорным механизмом для предотвращения несанкционированного доступа к электросети, обеспечения безопасности.
Быстрая и удобная установка. Современный дизайн и простота - прекрасно сочетаются в серии шкафов Mistral.
Дверь открывается на 180°, что делает обслуживание шкафа более удобным.
Шкаф поставляется с четырьмя типами дверей: прозрачная, белая, белая металлическая и зелёная.
Быстрое и безопасное крепление шкафа к стене, благодаря намеченным отверстиям на основании.
Двери могут открываться как в левую так и в правую стороны - благодаря абсолютной симметрии шкафа.
В верхней и нижней части шкафа с внутренней стороны на изделии предусмотрена перфорация под все известные размеры кабельканалов. С внешней стороны шкафа стенка остаётся абсолютно гладкой.
В серии шкафов Mistral предусмотренно много места для ожгутовки и закрепления проводов простыми стяжками.
В новой серии шкафов всегда можно добавить дополнительный модульный аппарат.( +1 на каждый ряд, в шкафах на 12, 24, 36 и 48 модулей).
Шкафы серии Mistral 41 имеют универсальные клеммы N/PE. Клеммные блоки могут быть как самозажимными (тип ZK...) так и винтовыми (тип NK/S.. , PEK/S...).
В стандартную комплектацию шкафов Mistral41 входят пластиковые "пробки" крепежных винтов, для обеспечения второго класса электроизоляции.
В шкафах серии Mistral 41 внешнего монтажа, расстояние между Дин-рейками 125 мм.
Что бы исключить несанкционированный доступ к аппаратам, в дверь шкафа можно установить замок (1SPE007715F5011 в комплект входят 2 ключа).
По желанию Вы можете использовать винтовые (до 100А) или самозажимные (до 63А) клеммные блоки. Клеммы нейтрали (N) имеют стандартный синий цвет, а заземления (PE) - зелёный.
Mistral 41 продуманная, гибкая система. В результате, клеммные блоки, автоматические выключатели, устройства защиты от перенапряжений и многие другие компоненты могут быть установлены внутри шкафов.
Новые шкафы Mistral поставляются с обновленными клеммными блоками. Универсальные клеммы N/PE могут быть как самозажимными (до 63 А) так и винтовыми (до 100 А).
Технические характеристики шкафов АВВ:
серия - Mistral
габариты (ШхВхГ) - 297х512х119мм
ёмкость (в модулях 18 мм) - 36
тип - настенного монтажа
|
Способ монтажа
|
Накладн. на поверхность
|
|
Количество рядов
|
2
|
|
Модульная ширина (общ. кол-во модульных расстояний)
|
36
|
|
Тип крышки (наружной)
|
Дверь (-ца)
|
|
С замком
|
Да
|
|
Материал корпуса
|
Пластик
|
|
Высота
|
512 мм
|
|
Ширина
|
297 мм
|
|
Глубина
|
119 мм
|
|
Глубина установочная (встраив.)
|
- мм
|
|
Внутр. глубина
|
- мм
|
|
DIN-рейка
|
Да
|
|
С монтажной платой/панелью
|
Нет
|
|
Цвет
|
Белый
|
|
Номер цвета RAL
|
9016
|
|
Степень защиты (IP)
|
IP41
|
|
Возможность расширения
|
Да
|
степень защиты - IP41
