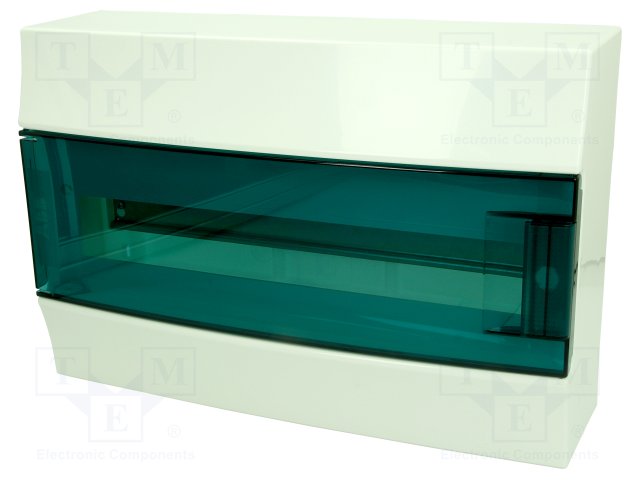

Шкаф настенного монтажа с клеммным блоком фирмы ABB серии Mistral41 (IP41) на 18 модулей с прозрачной дверцей
Распределительный шкаф ABB из серии Mistral 41 предназначен для монтажа электрической сети в жилых домах. Бокс монтируется на стене из любых материалов, для удобства установки имеются отверстия. Конструкция рассчитана на 18 модулей, оснащена клеммным блоком. При необходимости можно монтировать дополнительный модуль. Грамотная организация пространства шкафа создает удобные условия для размещения необходимого оборудования. Бокс оборудован дверцей из прозрачного пластика, открывающейся на 180 градусов. Абсолютная симметрия шкафа позволяет открывать створку в обе стороны.
Быстрая и удобная установка. Современный дизайн и простота - прекрасно сочетаются в серии шкафов Mistral.
Дверь открывается на 180°, что делает обслуживание шкафа более удобным.
Шкаф поставляется с четырьмя типами дверей: прозрачная, белая, белая металлическая и зелёная.
Быстрое и безопасное крепление шкафа к стене, благодаря намеченным отверстиям на основании.
Двери могут открываться как в левую так и в правую стороны - благодаря абсолютной симметрии шкафа.
В верхней и нижней части шкафа с внутренней стороны на изделии предусмотрена перфорация под все известные размеры кабельканалов. С внешней стороны шкафа стенка остаётся абсолютно гладкой.
В серии шкафов Mistral предусмотренно много места для ожгутовки и закрепления проводов простыми стяжками.
В новой серии шкафов всегда можно добавить дополнительный модульный аппарат.( +1 на каждый ряд, в шкафах на 12, 24, 36 и 48 модулей).
Шкафы серии Mistral 41 имеют универсальные клеммы N/PE. Клеммные блоки могут быть как самозажимными (тип ZK...) так и винтовыми (тип NK/S.. , PEK/S...).
В стандартную комплектацию шкафов Mistral41 входят пластиковые "пробки" крепежных винтов, для обеспечения второго класса электроизоляции.
В шкафах серии Mistral 41 внешнего монтажа, расстояние между Дин-рейками 125 мм.
Что бы исключить несанкционированный доступ к аппаратам, в дверь шкафа можно установить замок (1SPE007715F5011 в комплект входят 2 ключа).
По желанию Вы можете использовать винтовые (до 100А) или самозажимные (до 63А) клеммные блоки. Клеммы нейтрали (N) имеют стандартный синий цвет, а заземления (PE) - зелёный.
Mistral 41 продуманная, гибкая система. В результате, клеммные блоки, автоматические выключатели, устройства защиты от перенапряжений и многие другие компоненты могут быть установлены внутри шкафов.
Новые шкафы Mistral поставляются с обновленными клеммными блоками. Универсальные клеммы N/PE могут быть как самозажимными (до 63 А) так и винтовыми (до 100 А).
Технические характеристики шкафов АВВ:
серия - Mistral
габариты (ШхВхГ) - 387х262х119мм
ёмкость (в модулях 18 мм) - 18
тип - настенного монтажа
степень защиты - IP41
Способ монтажа
|
Накладн. на поверхность
|
Количество рядов
|
1
|
Модульная ширина (общ. кол-во модульных расстояний)
|
18
|
Тип крышки (наружной)
|
Дверь (-ца)
|
С замком
|
Да
|
Материал корпуса
|
Пластик
|
Высота
|
262 мм
|
Ширина
|
387 мм
|
Глубина
|
119 мм
|
Глубина установочная (встраив.)
|
- мм
|
Внутр. глубина
|
- мм
|
DIN-рейка
|
Да
|
С монтажной платой/панелью
|
Нет
|
Цвет
|
Белый
|
Номер цвета RAL
|
7035
|
Степень защиты (IP)
|
IP41
|
Возможность расширения
|
Да
|
