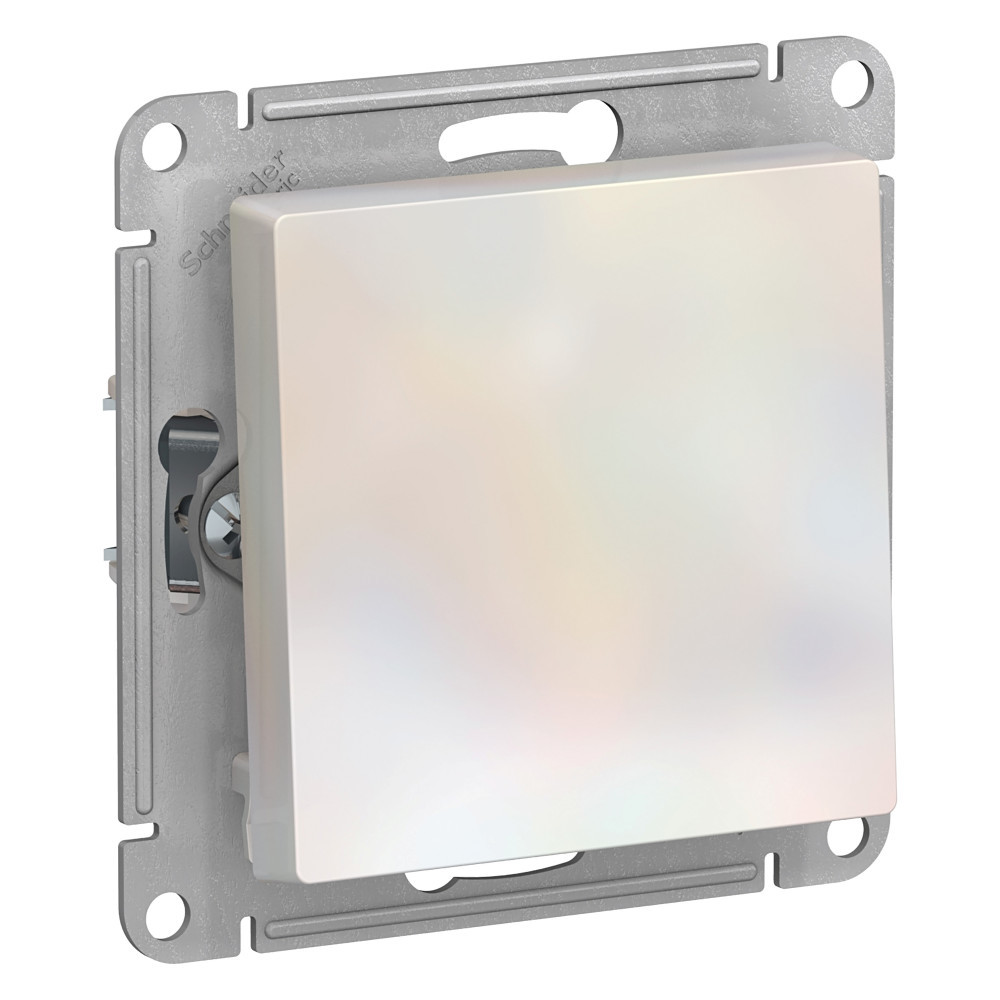

Силовой встраиваемый кнопочный выключатель
Однополюсная кнопка выключатель из серии Атлас Дизайн от французского производителя Шнайдер Электрик изготовлена из термопластика с накладным суппортом из легкого металлического сплава, которая после монтажа прикрывается накладной декоративной рамкой. Клавиша и рамка имеют матовое декоративное покрытие жемчужного цвета.
Данное изделие обеспечивает включение/выключение освещения, а также может использоваться для включения находящихся в помещении стационарных электроприборов в виде встроенных вентиляторов, кондиционеров и другого стационарного оборудования.
От пыли и случайного поражения током человека, изделие обеспечено защитой класса IP20.
Краткие характеристики изделия.
Тип – кнопка выключатель.
Подключается – к сети напряжением 220 Вольт.
Сетевая сила тока – 10 Ампер.
Материал корпуса – термопластик.
Вид установки – встраиваемый под накладную рамку.
Крепление – регулируемые лапки разжимные.
Покрытие – декоративное.
Цвет – жемчуг.
Защита – степень IP20.
Изготовитель - Schneider Electric.
Схема подключения
|
Выключатель 1-полюс.
|
Тип включения/управления
|
Клавиша/кнопка
|
Тип комплектации
|
Механизм с цельной накладкой (моноблок)
|
Возвратно-нажимной
|
Да
|
Количество клавиш
|
1
|
Способ монтажа
|
Скрытой установки
|
Тип крепления
|
Винтами
|
Материал
|
Пластик
|
Вид/марка материала
|
Термопласт
|
Не содержит (без) галогенов
|
Да
|
Защитное покрытие поверхности
|
Необработанная
|
Тип поверхности
|
Матовый (-ая)
|
Цвет
|
pearl
|
Цвет по RAL
|
UN
|
Подсветка
|
Нет
|
Подходит для степени защиты (IP)
|
IP20
|
Номин. напряжение
|
250 В
|
Номин. ток
|
10 А
|
Коммутируем. нагрузка для люминесц. ламп
|
NA AX
|
Сигнальный контакт состояния
|
Нет
|
Способ подключения
|
Винтовой зажим
|
Выключатель стиральной машины
|
Нет
|
Количество модулей (для модульных серий)
|
NA
|
