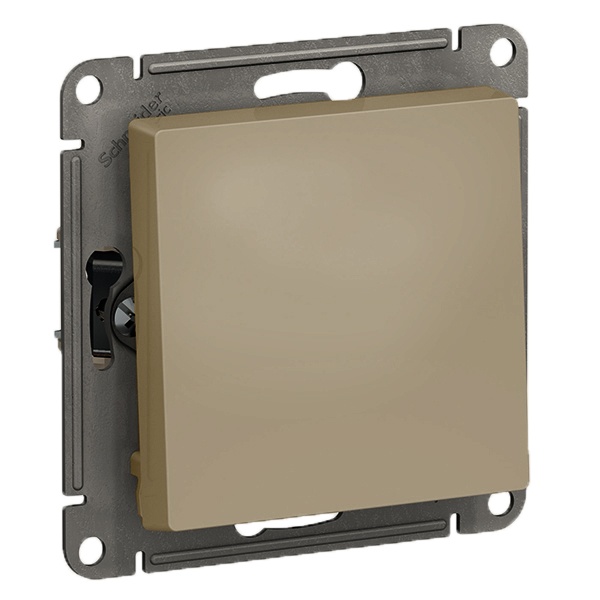

Электрический 1-клавишный встраиваемый выключатель света
Встраиваемый одноклавишный выключатель предназначается для включения/выключения различных стационарных осветительных устройств и в помещениях. Изготовлен из термопластика. Клавиша и накладная рамка имеют цвет «шампань», выполнены в строгой форме с четкими прямыми углами и линиями,
Корпус выключателя рассчитан на использование в электросхемах напряжением 220 Вольт с номинальной силой тока 10 Ампер. Изделие встраивается в специально устроенное углубление в стене.
Подсоединение силовых входных и выходных проводов производится с помощью затяжных винтов с прижимными скобами. Крепление в гнезде осуществляется прижимными лапками.
Краткие характеристики изделия.
Напряжение номинальное – 220 Вольт.
Сила тока номинальная – 10 Ампер.
Материал клавиши и накладной рамки – термопластик.
Цвет кнопки и рамки – шампань.
Крепление – винтовой зажим.
Глубина корпуса устройства – 35.5 мм.
Ширина/высота устройства – 71х71 мм.
Защита – степень IP20.
Производитель – Schneider Electric.
Схема подключения
|
Выключатель 1-полюс.
|
Тип включения/управления
|
Клавиша/кнопка
|
Тип комплектации
|
Механизм с цельной накладкой (моноблок)
|
Возвратно-нажимной
|
Нет
|
Количество клавиш
|
1
|
Способ монтажа
|
Скрытой установки
|
Тип крепления
|
Винтами
|
Материал
|
Пластик
|
Вид/марка материала
|
Термопласт
|
Не содержит (без) галогенов
|
Да
|
Защитное покрытие поверхности
|
Необработанная
|
Тип поверхности
|
Матовый (-ая)
|
Цвет
|
brushed gold
|
Цвет по RAL
|
UN
|
Подсветка
|
Нет
|
Подходит для степени защиты (IP)
|
IP20
|
Номин. напряжение
|
250 В
|
Номин. ток
|
10 А
|
Коммутируем. нагрузка для люминесц. ламп
|
NA AX
|
Сигнальный контакт состояния
|
Нет
|
Способ подключения
|
Винтовой зажим
|
Выключатель стиральной машины
|
Нет
|
Количество модулей (для модульных серий)
|
NA
|
