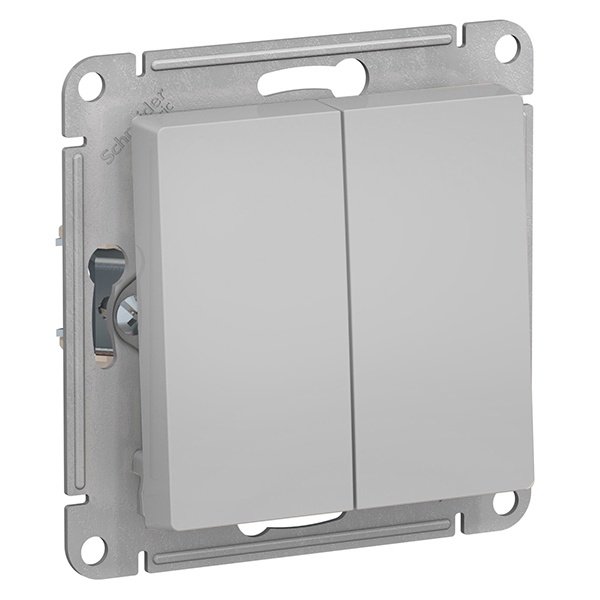

Встраиваемый электрический 2-клавишный проходной выключатель света
Предлагаемое изделие – двухклавишный переключатель из серийного ряда аналогов, входящих в линейку AtlasDesign. Два контактных соединения одного механизма расширяют его функционал, связанный с созданием светового сценария разных уровней, при совмещении с другими устройствами этого типа.
Переключатель предполагает встроенный тип монтажа в монолитные или пустотные конструкции. Постовая установка осуществляется посредством механизма с разжимными лапками, положение которых регулируется винтами. После постовой установки, визуализируется только лицевая панель (съемные клавиши) и пластина суппорта, которая в дальнейшем декорируется рамками.
Клавиши, изготовленные из прочного и экологически безопасного пластиката, имеют прямоугольную форму и имитируют цвет алюминия.
Контактные группы механизма выполнены из стального сплава с содержанием никеля и серебра, что серьезно влияет на улучшение токовой проводимости материала.
Адаптированный к стандартным сетевым параметрам, переключатель имеет ограничения по силе токовой нагрузки – 10 Ампер.
Схема подключения
|
2-way switch
|
Тип включения/управления
|
Клавиша/кнопка
|
Тип комплектации
|
Механизм с цельной накладкой (моноблок)
|
Возвратно-нажимной
|
Нет
|
Количество клавиш
|
2
|
Способ монтажа
|
Скрытой установки
|
Тип крепления
|
Винтами
|
Материал
|
Пластик
|
Вид/марка материала
|
Термопласт
|
Не содержит (без) галогенов
|
Да
|
Защитное покрытие поверхности
|
Необработанная
|
Тип поверхности
|
Матовый (-ая)
|
Цвет
|
Алюминий
|
Цвет по RAL
|
UN
|
Подсветка
|
Нет
|
Подходит для степени защиты (IP)
|
IP20
|
Номин. напряжение
|
250 В
|
Номин. ток
|
10 А
|
Коммутируем. нагрузка для люминесц. ламп
|
NA AX
|
Сигнальный контакт состояния
|
Нет
|
Способ подключения
|
Винтовой зажим
|
Выключатель стиральной машины
|
Нет
|
Количество модулей (для модульных серий)
|
NA
|
