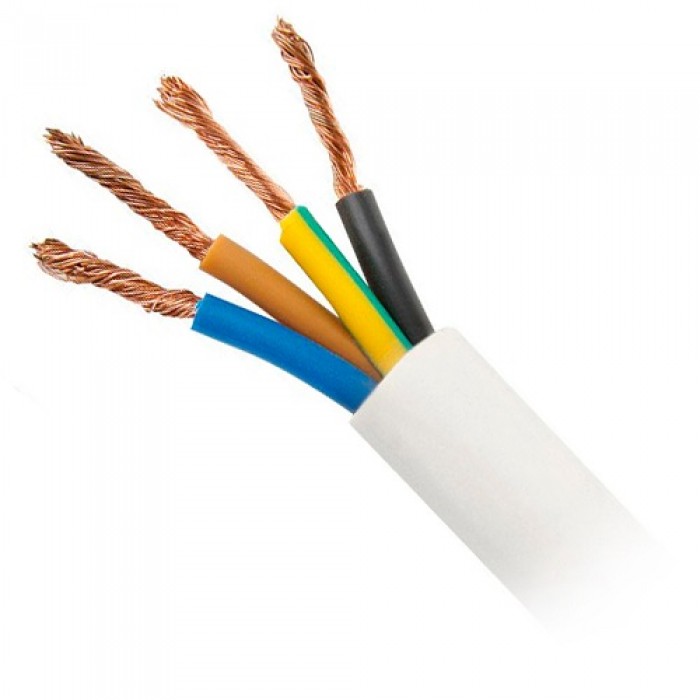

Описание провода ПВС 4х2,5 кв.мм (Dн=10,8 мм, Р=0,189 кг/м)
Провод ПВС 4х2,5 кв.мм это гибкий кабель со скрученными медными жилами с ПВХ изоляцией и с ПВХ оболочкой, расчитанный на напряжение до 380 В и предназначенный для систем 380/660 В.
Применение провода ПВС 4х2,5 кв.мм (Dн=10,8 мм, Р=0,189 кг/м)
Провода ПВС 4х2,5 кв.мм используются для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, а также средств малой механизации для садоводства и огородничества и других подобных машин и приборов. Кроме того гибкие кабели ПВС 4х2,5 кв.мм применяются для изготовления шнуров удлинительных на напряжение до 380 В для систем 380/660 В.
Структура провода ПВС 4х2,5 кв.мм (Dн=10,8 мм, Р=0,189 кг/м)
Токопроводящая жила провода ПВС медная или медная луженая (по требованию потребителя при заказе к марке провода добавляют букву "л", а также в проводах, предназначенных для армирования неразборной арматурой и в исполнения Т), круглой формы, многопроволочная, класса 5 по ГОСТ 22483.
Изоляция кабеля ПВС выполнена из ПВХ пластиката.
Скрутка провода ПВС - изолированные жилы скручены без заполнителя. Изолированные жилы пятижильных проводов допускается скручивать вокруг сердечника.
Оболочка кабеля ПВС выполнена из ПВХ пластиката. Оболочка в проводах наложена с заполнением промежутков между жилами, придавая проводам круглую форму.
Технические характеристики провода ПВС 4х2,5 кв.мм (Dн=10,8 мм, Р=0,189 кг/м)
Климатическое исполнение провода ПВС 4х2,5 кв.мм по ГОСТ 15150:
У - категорий размещения 1, 2, 3
Т - категории размещения 4
УХЛ - категории размещения 4
Гибкие провода ПВС 4х2,5 кв.мм после выдержки в воде при температуре (20±5)°С в течение 1 ч следует испытать переменным напряжением 2000 В частоты 50 Гц в течение 15 мин.
Кабель ПВС 4х2,5 кв.мм не распространяет горение при одиночной прокладке.
Ресурс проводов ПВС, выраженный в стойкости к знакопеременным деформациям изгиба при номинальном напряжении, составляет: не менее 30000 (60000) циклов (движений).
Установленная безотказная наработка проводов ПВС должна быть: не менее 5000 ч; для проводов, применяемых в стационарных эл.приборах: не менее 12000 ч.
Тип жилы Многожильная
Количество жил 4
Сечение жил кабеля ПВС, мм2 2,5
Номинальная толщина провода ПВС, мм
изоляции
оболочки
0,8
1,1
Наружные размеры провода ПВС, мм
Мин.
Макс.
-
10,8
Расчетная масса 1км проводов, кг 189
Строительная длина провода ПВС не менее 50 м
Температура окружающей среды при эксплуатации от +40° С до –25° С
Предельно допустимая t° нагрева жил при эксплуатации +70°
Минимальная t° прокладки кабеля ПВС без предварительного подогрева –15° С
Минимально допустимый радиус изгиба провода ПВС при прокладке 10 диаметров кабеля
Срок службы в нормальных условиях эксплуатации не менее 6 лет; для проводов, применяемых в стационарных эл.приборах: не менее 10 лет
Гарантийный срок эксплуатации кабеля ПВС 2 года со дня ввода в эксплуатацию
