Описание провода ПВС 2х2,5 кв.мм (Dн=10,0 мм, P=0,13 кг/м)
Провода ПВС являются гибкими проводами со скрученными медными жилами с ПВХ изоляцией, с ПВХ оболочкой, на напряжение до 380 В для систем 380/660 В.
Применение провода ПВС 2х2,5 кв.мм (Dн=10,0 мм, P=0,13 кг/м)
Провод ПВС 2х2,5 кв.мм используют для подсоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, а также для изготовления удлинительных шнуров на напряжение до 380 В для систем 380/660 В.

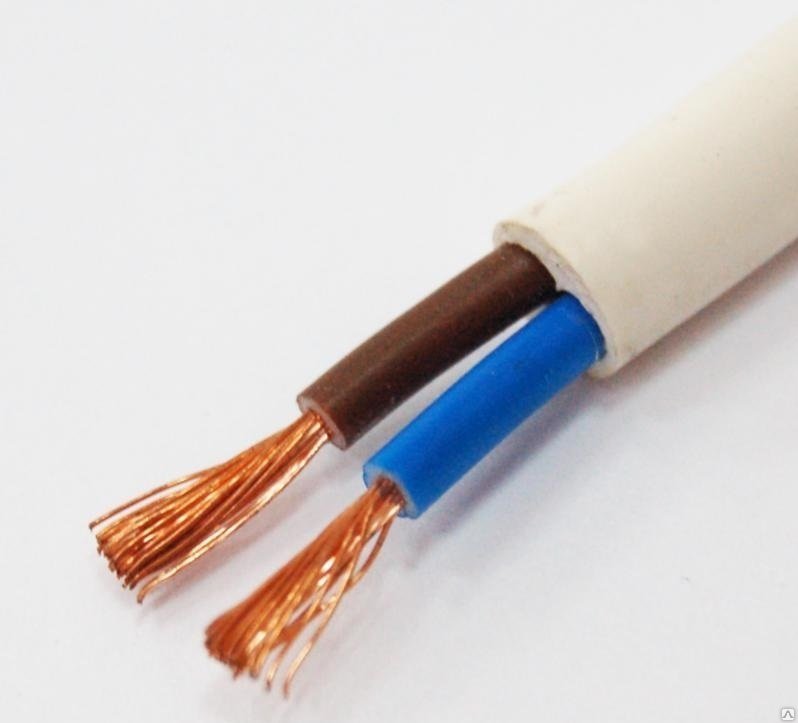

Структура провода ПВС 2х2,5 кв.мм (Dн=10,0 мм, P=0,13 кг/м)
Токопроводящая жила провода ПВС представляет из себя медную или медную луженую жилу (по требованию потребителя при заказе к марке провода добавляют букву "л", а также в проводах, предназначенных для армирования неразборной арматурой и в исполнения Т) круглой формы, многопроволочную класса 5 по ГОСТ 22483.
Изоляция провода ПВС выполнена из ПВХ пластиката.
Скрутка провода ПВС: изолированные жилы скручены без заполнителя. Изолированные жилы пятижильных проводов допускается скручивать вокруг сердечника.
Оболочка провода ПВС выполнена из ПВХ пластиката. Оболочка в проводах наложена с заполнением промежутков между жилами, придавая проводам круглую форму.
Технические характеристики провода ПВС 2х2,5 кв.мм (Dн=10,0 мм, P=0,13 кг/м)
Климатическое исполнение провода ПВС по ГОСТ 15150:
У - категорий размещения 1, 2, 3
Т - категории размещения 4
УХЛ - категории размещения 4
Кабели ПВС после выдержки в воде при температуре (20±5)°С в течение 1 ч нужно испытать переменным напряжением 2000 В частоты 50 Гц в течение 15 мин.
Провода ПВС не распространяют горение при одиночной прокладке.
Ресурс проводов, выраженный в стойкости к знакопеременным деформациям изгиба при номинальном напряжении, составляет: не менее 30000 (60000) циклов (движений).
Установленная безотказная наработка кабеля ПВС должна быть: не менее 5000 ч; для проводов, применяемых в стационарных эл.приборах: не менее 12000 ч.
Тип жилы Многожильная
Количество жил 2
Сечение жил провода ПВС, мм2 2,5
Номинальная толщина, мм
изоляции
оболочки
0,8
1
Наружные размеры провода ПВС, мм
Мин.
Макс.
-
10
Расчетная масса 1км провода ПВС, кг 130
Строительная длина провода ПВС не менее 50 м
Температура окружающей среды при эксплуатации от +40° С до –25° С
Предельно допустимая t° нагрева жил при эксплуатации +70°
Минимальная t° прокладки кабеля без предварительного подогрева –15° С
Минимально допустимый радиус изгиба при прокладке 10 диаметров кабеля
Срок службы в нормальных условиях эксплуатации не менее 6 лет; для проводов, применяемых в стационарных эл.приборах: не менее 10 лет
Гарантийный срок эксплуатации провода ПВС 2 года со дня ввода в эксплуатацию
