Применение кабеля ППГнг(А)-HF 5х4- 0,66/1кВ:
- Кабели предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц, в том числе для эксплуатации в системах АС класса 3Н по классификации ПН АЭ Г-1-011-97;
- Для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации;
- Не распространяют горение при групповой прокладке;
- Использованы материалы не содержащие галогенов.

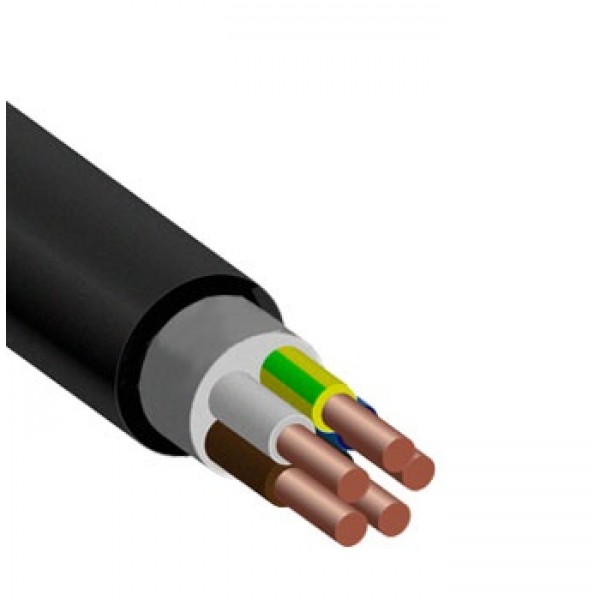

Конструкция кабеля ППГнг(А)-HF 5х4 - 0,66/1кВ:
1. Пять медных токопроводящих жил (3 фазы + 0 + заземление);
2. Изоляция из полимерной композиции, не содержащей галогенов;
3. Оболочка из полимерной композиции, не содержащей галогенов.
Технические характеристики кабеля ППГнг(А)-HF 5х4 - 0.66кВ:
- теоретический вес 1 км: 429,41 кг
- диаметр поперечного сечения: 15,15 мм
- минимальный радиус изгиба (ож*): 151 мм; (мп*): 114 мм
- номинальная толщина изоляции жил: 0,70 мм
- эл. сопротивление изоляции на 1 км и 20оС: 5 МОм
- допустимая токовая нагрузка: на воздухе: 39 А; в земле: 50 А
- допустимый ток короткого замыкания: 0,54 кА
Технические характеристики кабеля ППГнг(А)-HF 5х4 - 1кВ:
- теоретический вес 1 км: 438,00 кг
- диаметр поперечного сечения: 15,30 мм
- минимальный радиус изгиба (ож*): 153 мм; (мп*): 115 мм
- номинальная толщина изоляции жил: 1,00 мм
- эл. сопротивление изоляции на 1 км и 20оС: 5 МОм
- допустимая токовая нагрузка: на воздухе: 39 А; в земле: 50 А
- допустимый ток короткого замыкания: 0,54 кА
