Кабель ППГнг(А)-HF 5х1,5 ГОСТ

Применение кабеля ППГнг-HF 5х1,5- 0,66/1кВ
- Кабели предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц, в том числе для эксплуатации в системах АС класса 3Н по классификации ПН АЭ Г-1-011-97;
- Для прокладки в помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации;
- Не распространяют горение при групповой прокладке;
- Использованы материалы не содержащие галогенов.

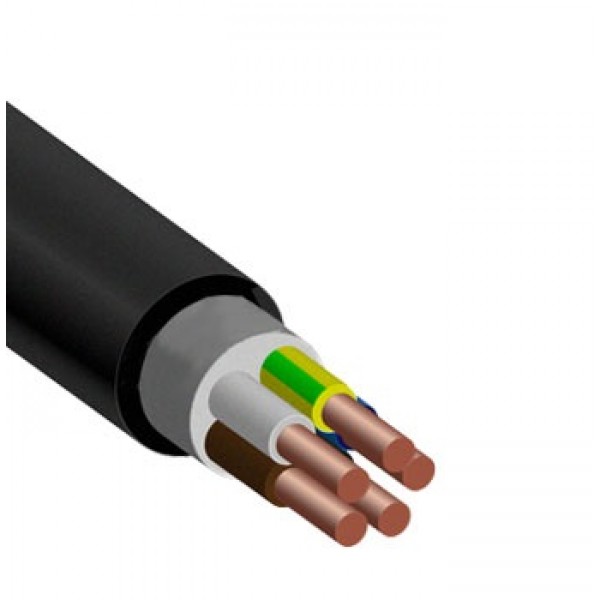

Конструкция кабеля ППГнг(А)-HF 5х1,5 - 0,66/1кВ:
1. Пять медных токопроводящих жил (3 фазы + 0 + заземление);
2. Изоляция из полимерной композиции, не содержащей галогенов;
3. Оболочка из полимерной композиции, не содержащей галогенов.
Технические характеристики кабеля ППГнг(А)-HF 5х1,5 - 0.66кВ:
- теоретический вес 1 км: 227,45 кг
- диаметр поперечного сечения: 11,78 мм
- минимальный радиус изгиба (ож*): 118 мм; (мп*): 88 мм
- номинальная толщина изоляции жил: 0,60 мм
- эл. сопротивление изоляции на 1 км и 20оС: 5 МОм
- допустимая токовая нагрузка: на воздухе: 22 А; в земле: 30 А
- допустимый ток короткого замыкания: 0,21 кА
Технические характеристики кабеля ППГнг(А)-HF 5х1,5 - 1кВ:
- теоретический вес 1 км: 232,00 кг
- диаметр поперечного сечения: 11,90 мм
- минимальный радиус изгиба (ож*): 119 мм; (мп*): 89 мм
- номинальная толщина изоляции жил: 0,80 мм
- эл. сопротивление изоляции на 1 км и 20оС: 5 МОм
- допустимая токовая нагрузка: на воздухе: 22 А; в земле: 30 А
- допустимый ток короткого замыкания: 0,21 кА
