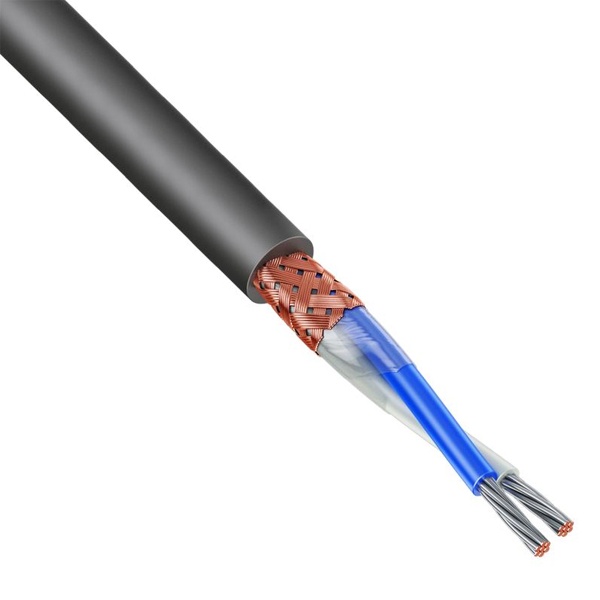

Межблочный контрольный кабель МКЭШВ нг А LS с 2-мя медными лужеными жилами 0,75 мм2 мп (многопроволочный) попарно скрученные в защитном шланге МКЭШВнг(А)-LS 1х2х0,75
МКЭШвнг(А)-LS - кабель многожильный монтажный с гибкими лужеными жилами, скрученными попарно, с изоляцией из ПВХ пластиката пониженной пожарной опасности с низким газо- и дымовыделением, в медной экранирующей оплетке, в защитном шланге из ПВХ пластиката пониженной пожарной опасности с низким газо- и дымовыделением.
Кабели предназначены для формирования информационных полевых шин, подключения датчиков с цифровым частотно-модулированным сигналом, сигналом 4-20 мА, по интерфейсу HART, RS485, RS482, RS422 и другим интерфейсам, требующим использование «витой пары» в качестве канала приема/передачи данных. Рабочее номинальное переменное напряжение до 500 В включительно, частота до 400 Гц или постоянное напряжение до 750 В включительно, температурный режим эксплуатации от -60°С до +70°С.
- Токопроводящая жила: медная, луженая, многопроволочная.
- Изоляция: ПВХ пластикат, для кабелей с индексом нг(А)-LS - ПВХ пластикат пониженной пожарной опасности с низким газо- и дымовыделением, для кабелей климатического исполнения ХЛ1 ПВХ пластикат морозостойкий.
- Скрутка: изолированные токопроводящие жилы скручены между собой в пары; пары скручены в сердечник повивной или пучковой скруткой. В каждом повиве сердечника есть две счетные пары жил, отличающиеся цветом друг от друга и от остальных пар повива.
- Экран: оплетка из медной проволоки плотностью не менее 65 %. Допускается вместо экранирующей оплетки накладывать экран из алюмофлекса и дренажную жилу из медной луженой проволоки сечением не менее 0,12 мм2. В окончании обозначения экранированной пары дополнительно ставится буква "ф" Допускается под экран на скрученные пары накладывать полиэтилентерефталатную пленку.
- Защитный шланг: ВХ пластикат, ПВХ пластикат пониженной горючести, ПВХ пластикат пониженной пожарной опасности с низким газо- и дымовыделением. Для кабелей климатического исполнения ХЛ1 ПВХ пластикат морозостойкий.
- Количество изолированных пар в кабеле: 1.
- Сечение жил : 0,75 мм2.
- Электрическое сопротивление изоляции кабеля, пересчитанное на 1 км длины и температуру 20°С, должно быть не менее 10 МОм.
- Кабель стоек к изгибу.
- Кабель не распространяет горение при одиночной прокладке;
- Кабели с индексами «нг(А)» и «нг(А)-LS» не распространяют горение при прокладке в пучках.
- Кабель предназначен для эксплуатации при температуре окружающей среды от минус 60°С до плюс 70°С в условиях фиксированного монтажа и от -15°С до +70°С в условиях монтажных изгибов.
- Кабель может эксплуатироваться при относительной влажности воздуха до 93 % при температуре 35°С.
- Минимальный радиус изгиба при монтаже и эксплуатации должен быть не менее двадцати максимальных диаметров кабеля.
- Максимальная температура токопроводящей жилы при эксплуатации не должна превышать 70°С.
