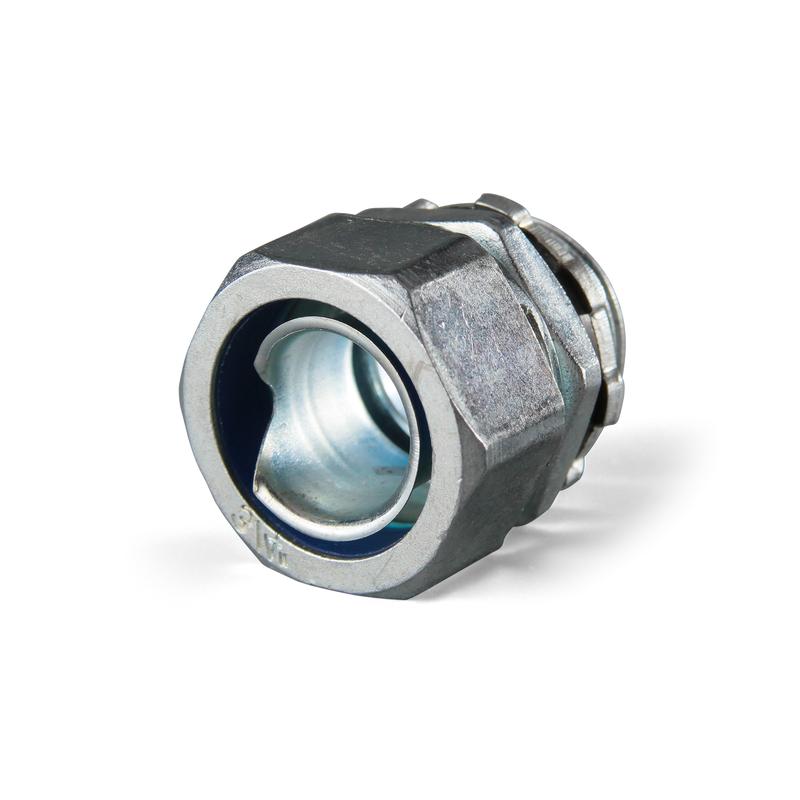

Муфта вводная ВМ-75-М90 Fortisflex
Назначение, применение: Ввод-вывод металлорукава номинальным диаметром 75 мм в корпусах щитового оборудования, герметичное соединение отрезков изолированного металлорукава путем стыковки с ответным резьбовым элементом СТМ(Р)
Технические характеристики
тип продукта - фитинг
материал корпуса - цинковый сплав
исполнение - Прямолинейное
тип резьбы - метрическая
вводная резьба - M90x2
номинальный диаметр, мм - 75
внутренний диаметр, мм - 74.3
наружный диаметр, мм - 92
длина резьбы, мм - 26
монтажное отверстие, мм - 101
степень защиты от влаги и пыли - IP 54
температура эксплуатации, °С -60...120
специальные свойства - нг (не поддерживает горение)
цвет - стальной
Размерные характеристики
|
размер
|
H
|
D
|
d
|
AG
|
GL
|
|
значение (мм)
|
44
|
92
|
74.3
|
90
|
26
|
