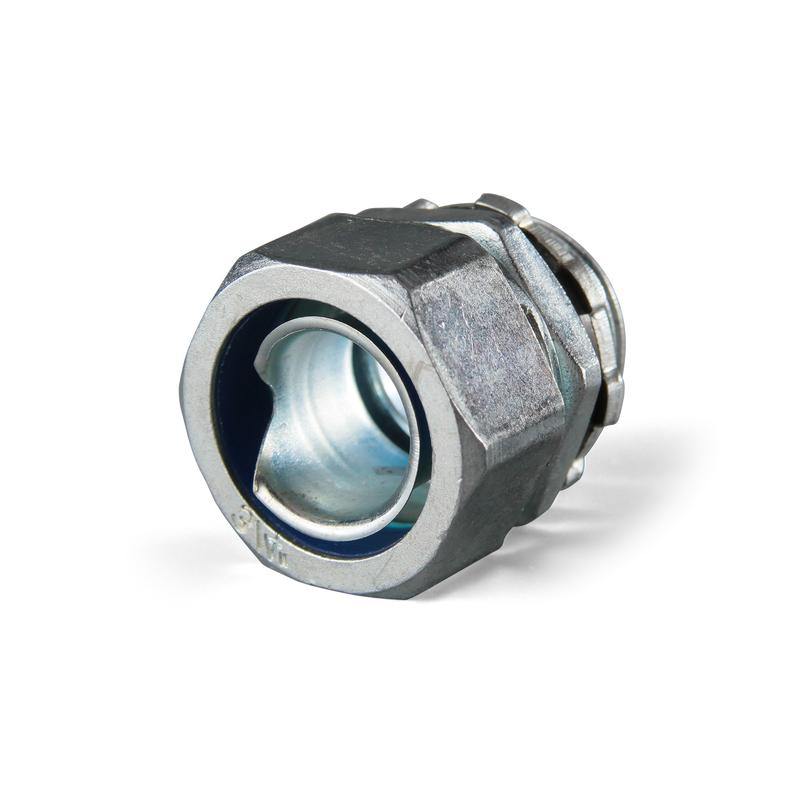

Муфта вводная ВМ-12-М20 Fortisflex
Назначение, применение: Ввод-вывод металлорукава номинальным диаметром 12 мм в корпусах щитового оборудования, герметичное соединение отрезков изолированного металлорукава путем стыковки с ответным резьбовым элементом СТМ(Р)
Технические характеристики
тип продукта - фитинг
материал корпуса - цинковый сплав
исполнение - Прямолинейное
тип резьбы - метрическая
вводная резьба - M20x1.5
номинальный диаметр, мм - 12
внутренний диаметр, мм - 11.4
наружный диаметр, мм - 18.5
длина резьбы, мм - 10
монтажное отверстие, мм - 20.5
степень защиты от влаги и пыли - IP 54
температура эксплуатации, °С -60...120
специальные свойства - нг (не поддерживает горение)
цвет - стальной
Размерные характеристики
|
размер
|
H
|
D
|
d
|
AG
|
GL
|
|
значение (мм)
|
19.7
|
18.5
|
11.4
|
20
|
10
|
