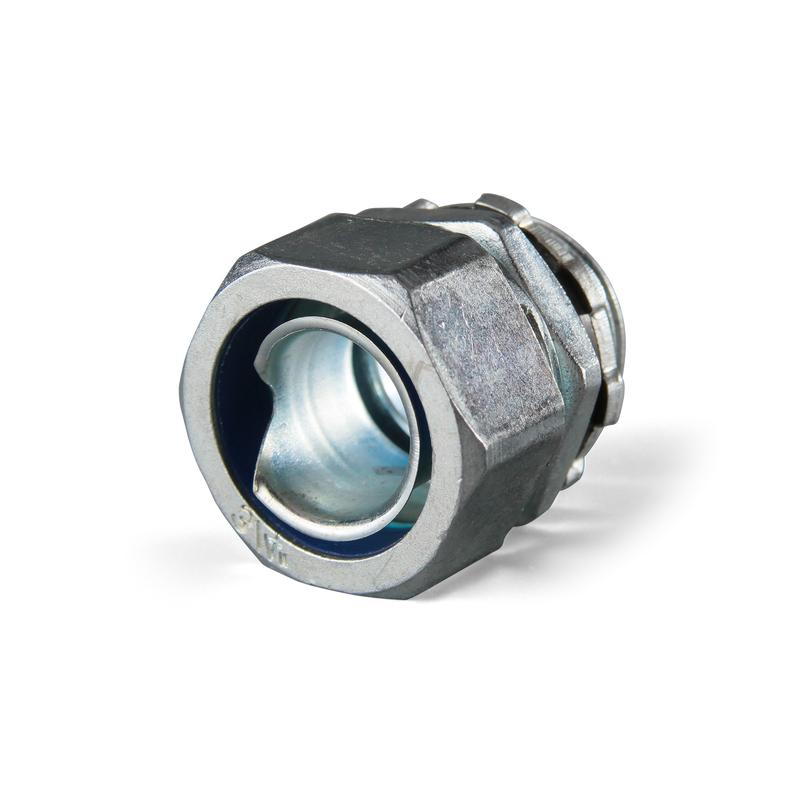

Муфта вводная ВМ-10-М16 Fortisflex 88904
Назначение, применение: Ввод-вывод металлорукава номинальным диаметром 10 мм в корпусах щитового оборудования, герметичное соединение отрезков изолированного металлорукава путем стыковки с ответным резьбовым элементом СТМ(Р)
Технические характеристики
тип продукта - фитинг
материал корпуса - цинковый сплав
исполнение - Прямолинейное
тип резьбы - метрическая
вводная резьба - M16x1.5
номинальный диаметр, мм - 10
внутренний диаметр, мм - 9.8
наружный диаметр, мм - 15.6
длина резьбы, мм - 10
монтажное отверстие, мм - 16.2
степень защиты от влаги и пыли - IP 54
температура эксплуатации, °С -60...120
специальные свойства - нг (не поддерживает горение)
цвет - стальной
Размерные характеристики
|
размер
|
H
|
D
|
d
|
AG
|
GL
|
|
значение (мм)
|
16.2
|
15.6
|
9.8
|
16
|
10
|
