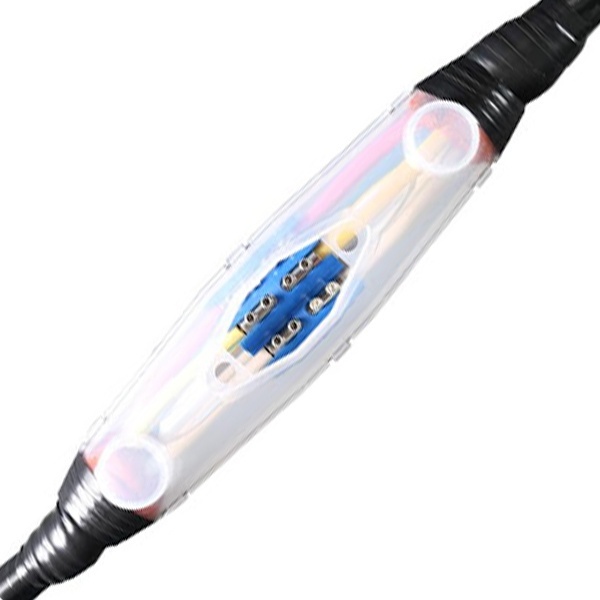

Муфта соединительная заливная МКС(б)-1(Б) для кабеля с пластмассовой изоляцией для бронированных кабелей до 1кВ с блоком КСМ 1.5-6мм КВТ 78565

Заливная муфта МКС(б)-1 (Б) с броней, для соединения силовых кабелей сечением 1,5-6 мм2, соединительный блок в полимерном корпусе 78565

• Предназначены для соединения силовых кабелей:
  - с пластмассовой изоляцией (ПВХ/СПЭ)
  - с броней или без брони
  - на напряжение до 1 кВ

Состав муфты:
- двухкомпонентный быстрозастывающий полиуретановый компаунд
- пластиковый прозрачный корпус
- блок соединителей КСМ в полимерном корпусе (обозначается буквой (Б))
- пружины постоянного давления ППД (в муфтах на броню МКС(б))
- проводник заземления гибкий, медный, изолированный (ПВ-3 или аналоги) (в муфтах на броню МКС(б))
- лента-герметик
- изоляционная лента ПВХ
- наждачная бумага
- латексные защитные перчатки монтажника

• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей: (А)ВВГ, NYM, (А)ПвВГ, (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп
• Комплект муфты универсален и может быть использован на 3-х жильных, 4-х жильных и 5-ти жильных кабелях
• Для соединения жил в комплекте муфт с буквой (Б) содержится изолированный блок соединителей КСМ
• Также для соединения жил возможно использование гильз под опрессовку
• В качестве изоляционного и герметизирующего вещества используется двухкомпонентный самоотвердевающий полимерный компаунд
• Полимерный компаунд поставляется в отдельных секциях прочной полиэтиленовой упаковки с разделителем. При монтаже разделитель снимается и компаунды тщательно перемешиваются перед заливанием в корпус муфты
• Не требуют использования открытого пламени для монтажа и могут применяться в местах с особыми требованиями к пожаро- и взрывобезопасности
• Прозрачный корпус муфты обеспечивает визуальный контроль за равномерным заполнением всех междужильных пустот
• Полная герметичность соединения за счет использования гидрофобного компаунда
• Рекомендуемая температура смешивания, заливки и застывания компаунда не ниже плюс 10°C
• Время застывания компаунда при комнатной температуре не более 2 часов
• Выпускается по ТУ 3599-062-97284872-2014

• Диапазон сечений: 1,5-6 мм²
• Тип установки: внутр+наружн.
• Тип кабеля: с броней
• Болт. в комплекте: есть
• Длина: 190 мм
• Ширина: 43 мм
• Высота: 46 мм
• Число жил в кабеле: 3/4/5
• Рабочее напряжение: 1 кВ

Муфта кабельная соединительная заливная 1кВ МКС(б)-1 (Б) КВТ 78565
