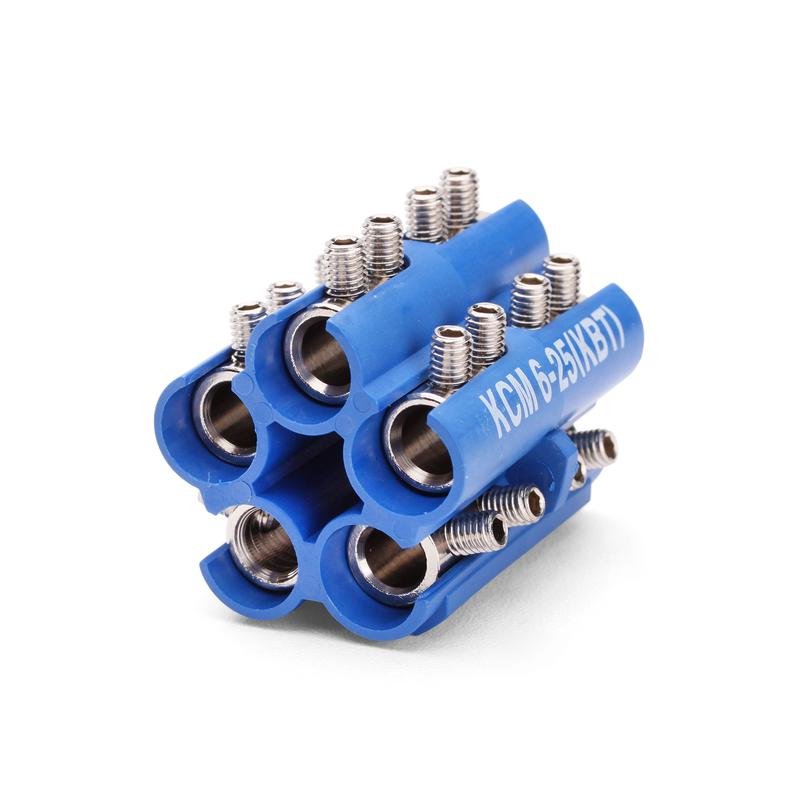

Блок соединительный в полимерном корпусе КСМ 6-25 мм исполнение1 90А КВТ 68040

Полимерный блок соединителей КВТ для подключения проводников сечением 6-25 мм2 68040

Соединительный блок завода КВТ типа КСМ предназначен для соединения многожильных кабелей и проводов сечением 6-25 мм² методом винтовой фиксации. Он может быть использован в комплектации заливных и термоусаживаемых соединительных муфт для кабелей с пластмассовой и резиновой изоляцией при рабочем напряжении до 1 кВольта. Корпус блока изготовлен из огнеупорного пластика – ПБТ. Соединители выполнены из латуни марки ЛС58-2 и имеют никелевое покрытие. Зажимные винты изготовлены из стали. Габаритные размеры соединительного блока следующие:
длина – 50 мм;
высота – 42 мм;
диаметр – 43,5 мм.

Соединительный блок предполагает монтаж как медных, так и алюминиевых кабелей с цельнотянутыми или многопроволочными жилами. Он является мультиразмерным и перекрывает широкий диапазон сечений. В комплект блока входит полимерный корпус, 5 винтовых соединений и имбусовый ключ. Блок комплектуется винтами с внутренним шестигранным отверстием под ключ и не требует специального инструмента для монтажа.

Блок соединительный изолир. КСМ 6-25 исп.1 КВТ 68040

Поперечн. сечение подключ. многопроволочного (гибкого) провода	6...25 мм²
Номин. ток In	90 А
Номин. (расчетное) напряжение	1000 В
Тип электрич. соединения 1	Винтовое соединение
Тип электрич. соединения 2	Винтовое соединение
Позиция соединения	Сбоку
Количество полюсов	5
Количество зажимов на 1 полюс	2
Способ монтажа	Прямая установка
Материал изоляции корпуса	Прочее
Ширина/размер ячейки	45 мм
Длина	50 мм
Цвет	Синий
