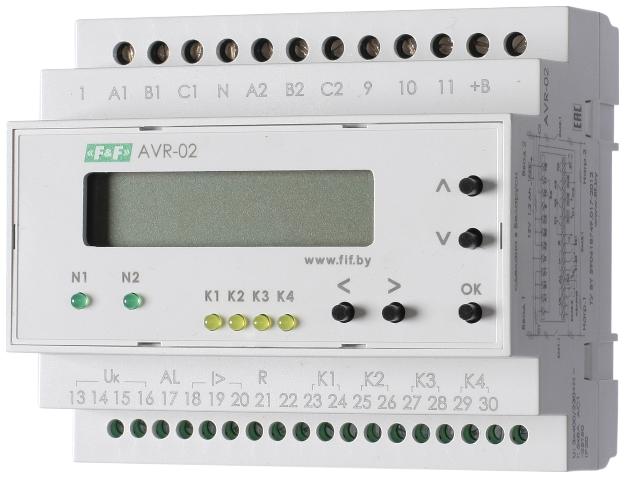

Устройство управления резервным питанием F&F AVR-02 EA04.006.004

Артикул EA04.006.004
Производитель Евроавтоматика F&F

18 480 руб.

* цена действительна только при оплате наличными

Нашли дешевле?

Количество

шт

Добавить в корзину

или Сравнить

Устройство управления резервным питанием AVR-02 для работы в составе блоков АВР 2.0; АВР 2.1; АВР 2.2; АВР 3.0; АВР 3.1

Устройство управления AVR-02 используется для построения блоков АВР с двумя или тремя вводами питания (генераторной установкой), с секционными выключателями, с одной или двумя нагрузками.

Контроль наличия фаз
Контроль минимального и максимального напряжения в фазах
Контроль чередования, слипания фаз
Контроль асимметрии фаз
Управление контакторами и моторными приводами
Контроль состояния контакторов (моторных приводов)
Контроль срабатывания выключателей по сверхтоку
Формирование напряжения оперативного питания
Формирование сигнала запуска генератора
Формирование сигнала “Авария”
Ограничение доступа к настройкам вводом PIN-кода
Пуско-наладочный режим
Возможность работы от внешнего источника питания
Сохранение работоспособности в диапазоне напряжений от 24 до 450В
Использования в однофазных цепях

Характеристики:

Тип контролируемых линий	3-фазная, 4-х проводная (3х400 В+N)
Напряжение питания (от контролируемых вводов)	24-264 В, 50 Гц
Максимальное фазное напряжение	450 В
Количество контролируемых вводов	3
Количество исполнительных реле	5
Максимальный коммутируемый ток (AC1)	8 А
Максимальный ток катушки контактора	2 А
Контакт	4NO/NC, 1NO
Порог напряжения нижний	150-210 В
Порог напряжения верхний	230-300 В
Время отключения -для нижнего порога, асимметрии -для верхнего порога	2-30 с 0,3-10 с
Время переключения	0,1-30 с
Допустимая асимметрия напряжения	20-100 В
Время запуска генератора	5-100 сек
Время охлаждения генератора	10-200 сек
Время включения при подаче напряжения	4 сек
Время включения основного ввода при восстановлении напряжения	5 сек-600 сек
Контроль чередования фаз	+
Контроль включения нагрузки	+
Контроль работы резервной линии от генератора	+
Тип исполнительных аппаратов: -контактор -выключатель с моторприводом -управление секционным выключателем	+ + +
Работа в однофазных сетях	+
Габариты (ШхВхГ)	105х90х65 мм
