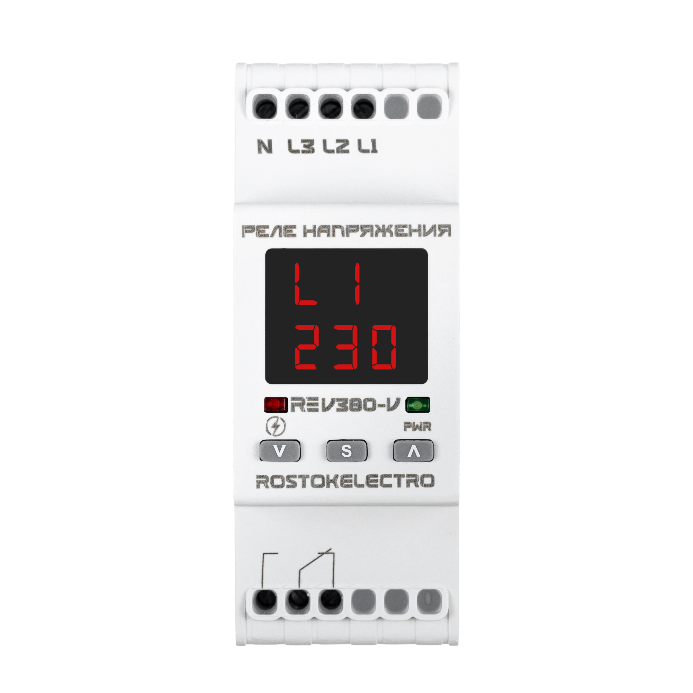

Реле напряжения RE V-380V может работать с бытовой электросетью с частотой 50Гц и с источниками напряжения с нестабильной «плавающей» частотой в пределах 45-65Гц (трехфазные генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы.

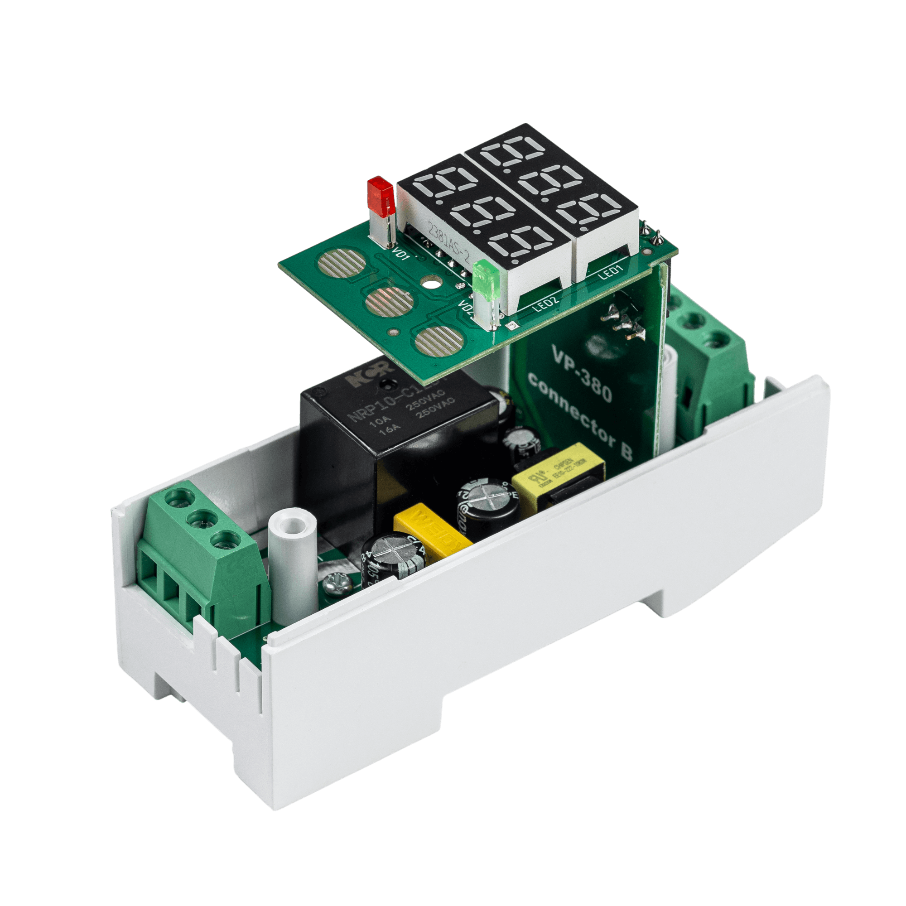

Прибор управляется микроконтроллером, который анализирует напряжение в электросети и отображает его текущее действующее значение на цифровом индикаторе. На выходе прибора установлено электромагнитное реле с перекидным контактором. Пользователь устанавливает необходимые верхний и нижний пределы напряжения, допустимое напряжение асимметрии фаз и время задержки включения нагрузки после нормализации напряжения. После нормализации сетевого напряжения (возвращение в заданные пределы) нагрузка включается автоматически по прошествии установленного времени задержки, с учетом установленной величины гистерезиса по напряжению(dU). Задержка включения необходима для систем охлаждения и кондиционирования, в которых неприемлемы кратковременные отключения питания.
Все установленные пользователем значения сохраняются в энергонезависимой памяти.
Для защиты трехфазных потребителей после RE V-380V необходимо устанавливать контактор, соответствующий мощности потребляемой нагрузки.
| Технические параметры | RE V-380V |
| Измеряемое напряжение, В | 50-400 |
| Нижний предел отключения по, В | 120-200 |
| Верхний предел отключения по напряжению, В | 210-270 |
| Асимметрия фаз, В | 10-80 |
| Время задержки включения, сек | 5-600 |
| Время отключения по нижнему пределу напряжения, сек. | 5-600 |
| Время отключения по верхнему пределу, сек, не более | 0,02 |
| Время отключения по нижнему пределу, сек, не более | 1(120-170В) 0,02(<120B) |
| Время отключения при асимметрии фаз, сек | 20 |
| Погрешность вольтметра, %, не более | 1 |
| Максимальный ток на контактах реле-при активной нагрузке, А, не более | 10 |
| Рабочая частота, Гц | 45-65 Гц |
| Степень защиты прибора | IP20 |
| Рабочая температура, °С | -25…+50 |
| Габаритные размеры, мм | 90*35*67 |
| Вес нетто, кг | 0,165 |
| Вес брутто, кг | 0,185 |
| **- Заводские установки | |
| Крепление прибора на монтажный профиль TS-35 (DIN -рейка) – 2 DIN | |
