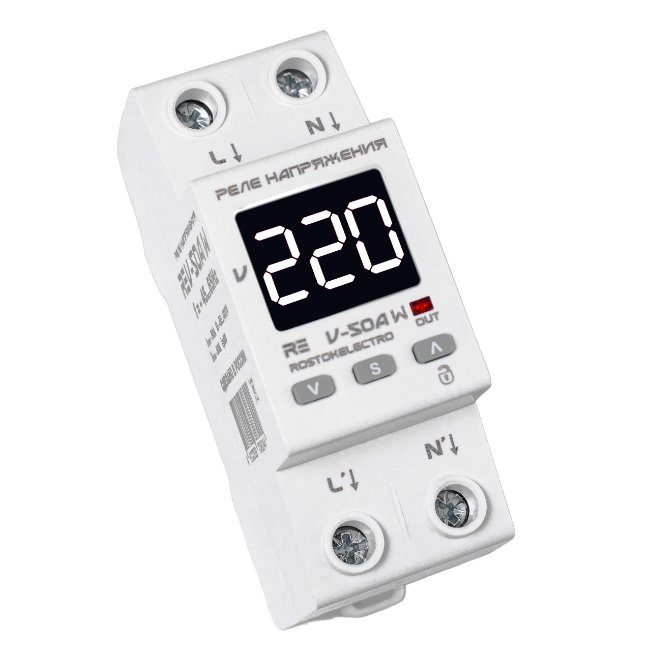

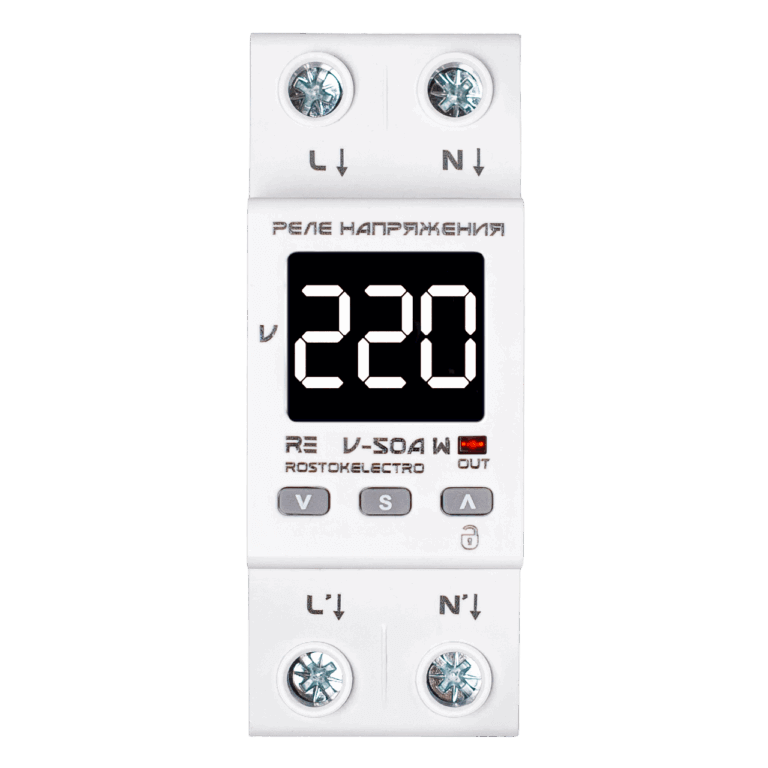

Реле напряжения RE V-50А W предназначено для защиты электрического оборудования от скачков напряжения в сети, а также от последствий обрыва нулевого провода. Реле напряжения RE V-50А W может работать как с бытовой электросетью с частотой 50Гц, так и источниками напряжения с нестабильной «плавающей» частотой (генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы.
Основные особенности:
Принцип работы
Измерительный блок на основе микроконтроллера Microchip регистрирует и анализирует величину напряжения в сети, выявляя отклонения от установленных при настройке значений и дает команду на включение нагрузки. При выходе показателей за установленные пределы формируется сигнал на отключение и исполнительное устройство отключает нагрузку, тем самым предотвращая попадание на ее вход критических напряжений. Нагрузка включается автоматически после возвращения напряжения в установленный диапазон через заданный промежуток времени.
Сфера применения
С помощью реле напряжения можно защитить от поломки телевизор, холодильник, кондиционер, компьютер и другое электрооборудование, которое чувствительно к перепадам напряжения.
Обратите внимание! Не стоит путать реле напряжения со стабилизатором. Стабилизатор корректирует незначительные отклонения напряжения в сети, а реле мгновенно разрывает цепь до нормализации параметров. Однако эти устройства могут использоваться вместе: стабилизатор исправляет небольшие отклонения, а реле защищает от серьёзных перепадов.
Смотреть аналог: Реле напряжения RE V-50A с красным индикатором
Технические характеристики:
| Технические параметры | RE V-50A W |
|
Номинальный ток нагрузки*
(максимальный ток в течении не более 10 мин), А |
50(63) |
|
Номинальная (долговременная) мощность*, кВт
*- при активной нагрузке |
11,0 |
| Рабочее напряжение, В | 50-400 |
| Рабочая частота сети, Гц | 45-65 |
| Верхний предел отключения по напряжению (программируется), В | 210-270 (250**) |
| Нижний предел отключения по напряжению (программируется), В | 120-200 (170**) |
| Время задержки включения (программируется), сек | 5-600 (15**) |
| Время отключения по верхнему пределу напряжения, сек, не более | 0,02 |
| Время отключения по нижнему пределу напряжения, сек, не более |
1 (120-170В)
0,02 (<120В) |
| Погрешность вольтметра, %, не более | 1 |
| Потребляемая мощность реле, Вт, не более | 1.5 |
| Макс. сечение провода, мм2 | 16 |
| Момент затяжки винтов клемм, Нм | 2,2±0,2 |
| Рабочая температура, °С | -25…+50 |
| Габаритные размеры, мм | 90*35*67 |
| Вес нетто, кг | 0,165 |
| Вес брутто, кг | 0,185 |
| **- Заводские установки | |
| Крепление прибора на монтажный профиль TS-35 (DIN -рейка) -2 DIN | |
