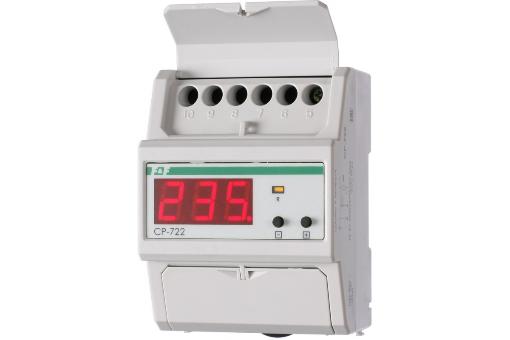

Реле контроля напряжения СР-722 в однофазной сети переменного тока и защиты электроустановок, напряжение питания 50-450 В АС, встроенный таймер, контакт 1NO, 75 А
Для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, регистрации предельных значений напряжения, а также типа произошедшей аварии, контроля величины напряжения в питающей однофазной сети переменного тока. Защита осуществляется путем отключения нагрузки от сети питания.
Реле измеряет напряжение в сети и при выходе его за установленные пределы отключает защищаемое оборудование от электропитания. Верхний и нижний пределы напряжения устанавливаются потребителем. При обрыве нулевого провода происходит отключение нагрузки от питающей сети.
Особенности:
- возможность подключения нагрузки до 16 кВт без применения контакторов;
- управление реле путём импульсной (кратковременной) подачи напряжения только в момент переключений обеспечивает: бесшумную работу (нет гудения, характерного для классических электромагнитных реле и контакторов);
- минимальное потребление энергии и снижение температур в шкафу (нет нагрева обмотки реле);
- встроенная защита нагрузки от импульсных перенапряжений;
- двухпороговая защита от повышения напряжения:
- при более 300 В время отключения не более 50 мс;
- при менее 300 В время отключения от 0,1 до 1 с (программируется);
- двухпороговая защита от понижения напряжения:
- при менее 100 В время отключения не более 100 мс;
- при более 100 В время отключения от 2 до 10 с (программируется);
- сохраняет работоспособность при напряжении до 450 В;
- защита от "обрыва нуля";
- возможность опломбирования винтовых зажимов;
- сечение подключаемых проводников до 25 мм2.
Характеристики:
- Напряжение питания: 150-450 B АС
- Максимальный коммутируемый ток (AC1): 75 А / 250В АС (37 АС-15 / 250В АС)
- Контакт: 1NO
- Контроль работы: светодиодный индикатор
- Напряжение отключения нижнее (регулируемое) U1: 140-210 В
- Напряжение отключения верхнее (регулируемое) U2: 240-300 В
- Задержка отключения для верхнего порога U2: 0,1-5 с
- Задержка отключения для нижнего порога U1: 0,5-25 с
- Время повторного включения: 2 с - 599 с
- Гистерезис: 5 В
- Диапазон рабочих температур: от -25 до +50 °С
- Потребляемая мощность, не более: 3 Вт
- Подключение винтовые зажимы: 2,5 мм2
- Коммутационная износостойкость: >100000 циклов
- Степень загрязнения среды 2
- Категория перенапряжения III
- Габариты (ШхВхГ): 75х100х66 мм
- Степень защиты: IP20
- Масса: 0,32 кг
- Монтаж: на DIN-рейке 35 мм
