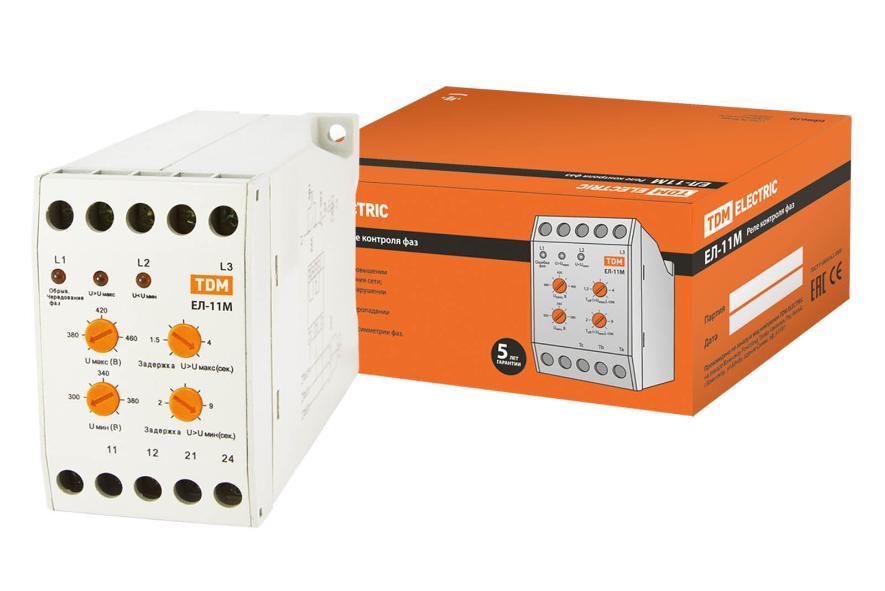

Реле контроля фаз серии ЕЛ-11М 3х380В 1НО+1НЗ TDM SQ1504-0014

Реле контроля фаз ТДМ серии ЕЛ-11М (трехфазное), 1 нормально разомкнутый + 1 нормально замкнутый

Назначение:
• Для защиты электрооборудования, питаемого трехфазной сетью в случаях:
  - повышения напряжения сети,
  - падения напряжения сети,
  - нарушения чередования фаз,
  - пропадания одной и более фаз,
  - асимметрии фаз.

Применение:
• Защита трехфазного электрооборудования от недопустимых параметров электрической сети.

Материалы:
• Корпус изготовлен из негорючего самозатухающего пластика.

Конструкция:
• Реле устанавливается на DIN-рейку шириной 35 мм или на монтажную плоскость;
• Реле имеет на лицевой панели 4 регулятора: установки верхнего и нижнего значений напряжения, установки времени отключения реле при повышении и понижении напряжения сети;
• Реле имеет на лицевой панели 3 индикатора: «Ошибка фаз», «U>Uмакс»; «U

Технические характеристики:
• Напряжение питания, В: 3х380В АС
• Номинальная частота, Гц: 50
• Номинальная коммутирующая способность контактов, А: 3
• Верхний порог напряжения, В: 380-460 (регулируется)
• Нижний порог напряжения, В: 300-380 (регулируется)
• Время срабатывания при повышении напряжения, сек: 1,5-4 (регулируется)
• Время срабатывания при понижении напряжения, сек: 2-9 (регулируется)
• Время срабатывания при пропадании одной и более фаз, сек: <2
• Время срабатывания при нарушении чередования фаз, сек: <2
• Диапазон рабочих температур, 0С: -5+40
• Степень защиты: IP20
• Потребляемая мощность, не более, Вт 2
• Механическая износостойкость, циклов: 1 000 000
• Электрическая износостойкость, циклов: 100 000
• Способ монтажа: На din-рейку или монтажную плоскость
• Тип контакта: 1нр+1нз (1 норм.размокн + 1 норм.замкн)
