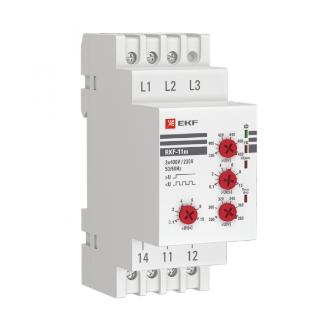

Многофункциональное реле контроля фаз RKF-11m EKF
Многофункциональное реле контроля фаз RKF-11m EKF является микропроцессорным устройством, применяется в системах автоматизации и предназначено для контроля качества напряжения сети в электроустановках до 1000 В переменного тока трехфазной сети. Реле контролирует следующие параметры:
- отсутствие фаз без выдержки времени;
- падение напряжения с выдержкой времени срабатывания;
- повышение напряжения с выдержкой времени срабатывания;
- чередование фаз без выдержки времени.
Реле имеет информативную светодиодную индикацию и регулировочные винты установки необходимых параметров, расположенные на лицевой панели.
- отсутствие фаз;
- падение напряжения с выдержкой времени срабатывания;
- повышение напряжения с выдержкой времени срабатывания;
- асимметрия напряжения с выдержкой времени срабатывания;
- чередование фаз.
Реле имеет информативную светодиодную индикацию и регулиро-вочные винты установки необходимых пользовательских диапазонов расположенные на лицевой панели.
Характеристики:
- Напряжение питания (Uе): 400 В
- Номинальная частота: 50 - 60 Гц
- Диапазон повышенного напряжения: 380-480 В
- Диапазон пониженного напряжения: 280-380 В
- Фиксированный гистерезис: В6
- Диапазон задержки времени срабатыванияпри повышенном напряжении: 0,1 - 10 сек.
- Диапазон задержки времени срабатыванияпри пониженном напряжении: 0,2 - 10 сек.
- Задержка срабатывания при обрыве фазы и неправильном чередовании фаз: <0,2 сек.
- Погрешность измерения напряжения: <1% (во всем диапазоне)
- Погрешность задержки срабатывания: ± 10%
- Номинальное напряжение изоляции: 500 В
- Контакт: 1CO
- Степень защиты: IP20
- Степень загрязнения: 3
- Коммутационная износостойкость: 100000
- Механическая износостойкость: 1000000
- Номинальный ток контакта: 8 А (АС-1)
- Номинальный ток нагрузки: 8 А при 250 В (AC-1)
- Максимальная потребляемая мощность: 2 ВА
- Высота над уровнем моря: Не более 2000 м
- Рабочая температураот: –5 до +40°С
- Температура храненияот: –25 до +75°С
- Подключение Винтовые клеммы, макс. сечение провода 1,5 мм2
