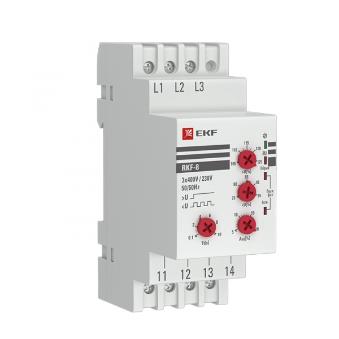

Многофункциональное реле контроля фаз RKF-8 EKF
Многофункциональное реле контроля фаз RKF-8 EKF является микропроцессорным устройством, применяется в системах автоматизации и предназначено для контроля качества напряжения сети в электроустановках до 1000 В переменного тока трехфазной сети. Реле контролирует следующие параметры:
- отсутствие фаз;
- падение напряжения с выдержкой времени срабатывания;
- повышение напряжения с выдержкой времени срабатывания;
- асимметрия напряжения с выдержкой времени срабатывания;
- чередование фаз.
Реле имеет информативную светодиодную индикацию и регулиро-вочные винты установки необходимых пользовательских диапазонов расположенные на лицевой панели.
Характеристики:
- Напряжение питания: (Uе)400 В
- Номинальная частота: 50 - 60 Гц
- Диапазон повышенного напряжения: (1,05 - 1,25)*Ue
- Диапазон пониженного напряжения: (0,70 - 0,95)*Ue
- Диапазон настройки асимметрии: 5 - 20%
- Фиксированный гистерезис: 6 В
- Диапазон задержки времени срабатывания (асимметрия, повышенное или пониженное напряжение): 0,2 - 10 с
- Задержка срабатывания при обрыве фазы и не-правильном чередовании фаз: <0,2 с
- Погрешность измерения напряжения: <1% (во всем диапазоне)
- Погрешность задержки срабатывания: ± 10%
- Точность установки: 1% от полной шкалы
- Номинальное напряжение изоляции: 480 В
- Контакт: 1CO/1NO
- Степень защиты: IP20
- Степень загрязнения: 3
- Коммутационная износостойкость: 100000
- Механическая износостойкость: 1000000
- Номинальный ток контакта: 8 А (АС-1)
- Номинальный ток нагрузки: 2х8 А при 250 В (AC-1)
- Максимальная потребляемая мощность: 2 ВА
- Высота над уровнем моря: Не более 2000 м
- Рабочая температураот: –5 до +40°С
- Температура храненияот: –25 до +75°С
- Подключение: Винтовые клеммы, макс. сечение провода 1,5 мм2
