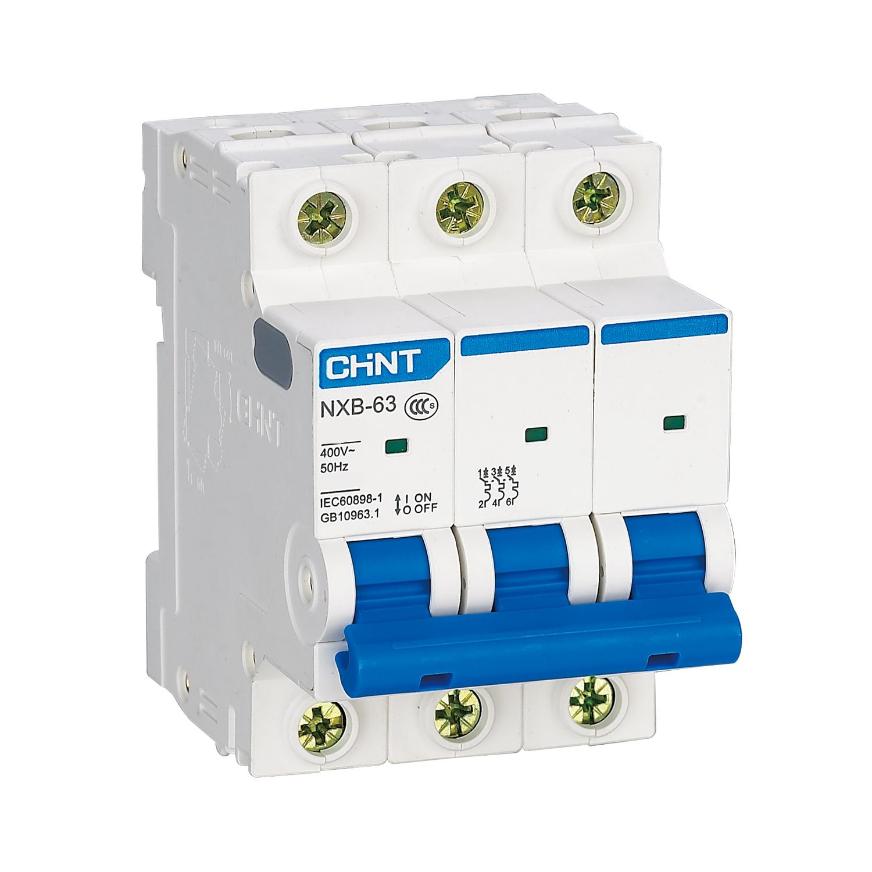

Трехполюсный модульный автомат ЧИНТ с уставкой типа D, номинальная нагрузка 16 Ампер, отключающая способность 4,5 кА.
Известный производитель CHINT представляет линейку модульного оборудования NEXT NXB-63S, к которой относятся автоматы с характеристикой срабатывания D. Данная модель представляет собой компактный автоматический выключатель с 3 полюсами. Областью применения являются распределительные щиты многоквартирных домов и общественных зданий. Основная функция выключателя состоит в автоматическом отключении цепей при возникновении сверхтоков: короткого замыкания или токов перегрузки. Соответственно, он обеспечивает защиту электросетей от возможного перегрева. Токоограничивающее устройство с уставкой типа D рассчитано на напряжение сети переменного тока 415 Вольт. Оно предполагает использование в качестве вводного для повышения шансов селективности с нижестоящими групповыми автоматами при КЗ. Поэтому его следует применять только в обоснованных случаях при больших пусковых токах нагрузок: при подключении мотора или двигателя. Номинальный ток составляет 16 Ампер. Отключающая возможность соответствует 4,5 кАмпера. Это сила тока КЗ, при которой оборудование может многократно отключаться, не выходя из строя. Механическая износостойкость составляет 20 тысяч циклов, коммутационная – 10 тысяч циклов. Внешне автомат заключен в корпус из качественного негорючего пластика. Рабочая температура соответствует диапазону от -35 до +70 градусов Цельсия. На лицевой стороне присутствует удобный рычаг управления, который облегчает включение или отключение автомата. Подвод питания производится сверху и снизу. Индикация состояния контактов позволяет наблюдать за их положением. Габаритные параметры автомата: 54х81х78 мм.
|
Общ. количество полюсов
|
3
|
|
Номин. ток
|
16 А
|
|
Характеристика срабатывания (кривая тока)
|
D
|
|
Номин. отключающая способность по EN 60898
|
4.5 кА
|
|
Номин. (расчетное) напряжение
|
400 В
|
|
Количество защищенных полюсов
|
3
|
|
Модульная ширина (общ. кол-во модульных расстояний)
|
3
|
|
Тип напряжения
|
Переменный ток (AC)
|
|
Степень загрязнения
|
2
|
|
Степень защиты (IP)
|
IP20
|
