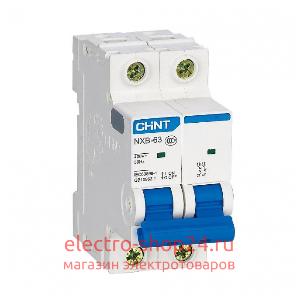

Двухполюсный модульный автомат ЧИНТ с уставкой типа D, номинальная нагрузка 16 Ампер, ПКС 6 кА
Известный производитель CHINT представляет линейку модульного оборудования NEXT NXB-63, к которой относятся автоматы с характеристикой срабатывания D. Данная модель представляет собой компактный автоматический выключатель с 2 полюсами. Областью применения являются распределительные щиты многоквартирных домов и общественных зданий. Основная функция выключателя состоит в автоматическом отключении цепей при возникновении сверхтоков: короткого замыкания или токов перегрузки. Соответственно, он обеспечивает защиту электросетей от возможного перегрева. Токоограничивающее устройство с уставкой типа D рассчитано на напряжение сети переменного тока 240 Вольт. Оно используется либо на вводе, либо для защиты цепей с большой пусковой токовой нагрузкой (при работе электродвигателя или трансформатора). Номинальный ток составляет 16 Ампер. Отключающая возможность соответствует 6 кАмпер. Это сила тока КЗ, при которой оборудование может многократно отключаться, не выходя из строя. Механическая износостойкость составляет 20 тысяч циклов, коммутационная – 10 тысяч циклов. Внешне автомат заключен в корпус из качественного негорючего пластика. Рабочая температура соответствует диапазону от -35 до +70 градусов Цельсия. На лицевой стороне присутствует удобный рычаг управления, который облегчает включение или отключение автомата. Подвод питания производится сверху и снизу. Индикация состояния контактов позволяет наблюдать за их положением. Габаритные параметры автомата: 36х81х77 мм.
Общ. количество полюсов
|
2
|
Номин. ток
|
16 А
|
Характеристика срабатывания (кривая тока)
|
D
|
Номин. отключающая способность по EN 60898
|
6 кА
|
Номин. (расчетное) напряжение
|
400 В
|
Количество защищенных полюсов
|
2
|
Модульная ширина (общ. кол-во модульных расстояний)
|
2
|
Тип напряжения
|
Переменный ток (AC)
|
Степень загрязнения
|
2
|
Степень защиты (IP)
|
IP20
|
