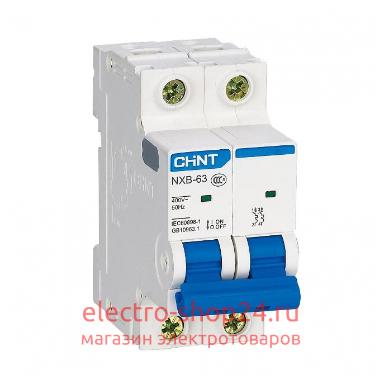

Двухполюсный модульный автомат ЧИНТ с уставкой типа D, номинальная нагрузка 10 Ампер, ПКС 6 кА
Устройство модульного типа производства известной компании CHINT серии NXB-63 предназначен для управления нагрузкой и защиты электрических цепей от сверхтоков: перегрузки и короткого замыкания. Принцип его действия состоит в мгновенном разъединении цепей при возникновении аварийных ситуаций. Поэтому он обеспечивает бесперебойную работу оборудования, находящегося под постоянной нагрузкой. Автоматический выключатель обладает уставкой типа D, поэтому рекомендовано для применения в качестве вводного и защиты цепи с подключенными к ней трансформаторами и моторами. Автомат характеризуется отключающей возможностью в 6 кАмпер и работает в сети переменного тока с напряжением 240 Вольт. Рассчитан на номинальную нагрузку тока 10 Ампер. Прибор можно встретить в распределительных щитах на объектах гражданского строительства и промышленного назначения. Он оснащен 2 полюсами и крепится на монтажной рейке. Панель прибора оборудована двухпозиционным рычагом с поперечной планкой с положениями: I/O (включено/отключено). Корпус изготовлен из качественного негорючего пластика. Механическая износостойкость составляет 20 000 циклов, коммутационная – 10 000 циклов. Параметры автомата: 36х81х77 мм. Имеет универсальное применение и стойкость к экстремальным условиям окружающей среды. Температурный диапазон для работы от -35 до +70 градусов Цельсия.
Общ. количество полюсов
|
2
|
Номин. ток
|
10 А
|
Характеристика срабатывания (кривая тока)
|
D
|
Номин. отключающая способность по EN 60898
|
6 кА
|
Номин. (расчетное) напряжение
|
400 В
|
Количество защищенных полюсов
|
2
|
Модульная ширина (общ. кол-во модульных расстояний)
|
2
|
Тип напряжения
|
Переменный ток (AC)
|
Степень загрязнения
|
2
|
Степень защиты (IP)
|
IP20
|
