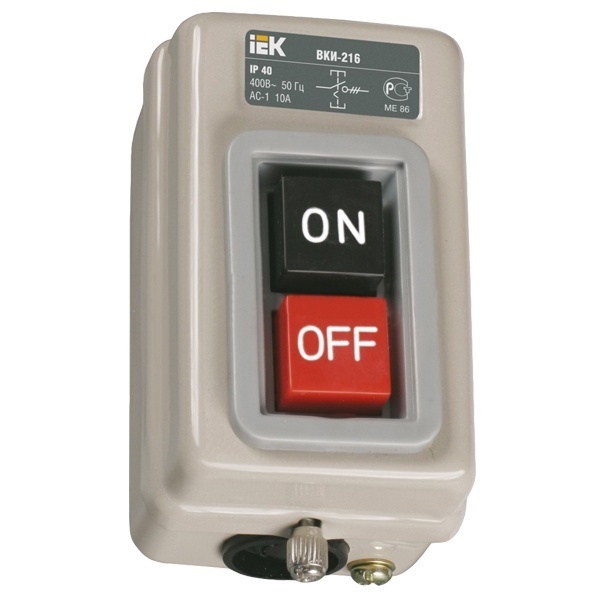

Кнопочный выключатель с блокировкой ВКИ-216 3Р 10А 230/400В IP40 IEK
Описание и применение кнопочного выключателя с блокировкой ИЭК серии ВКИ
Выключатели кнопочные с механической блокировкой серии ВКИ предназначены для нечастых коммутаций одно- и трехфазных нагрузок индуктивного и активного характера (электродвигателей, осветительных и нагревательных приборов).
Область применения - управление электрифицированными строительными машинами и механизмами (бетономешалки малых объемов, электроинструмент, цепи временного и уличного освещения, в том числе люминесцентного, мобильные тепловентиляторы, насосы, компрессоры и т.д.).
По своим конструктивным и техническим характеристикам выключатели кнопочные серии ВКИ соответствуют требованиям международных и российских стандартов МЭК 60947-4-1-2000, ГОСТ Р50030.4.1-2002. Выключатели кнопочные серии ВКИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00174
Характеристики KVK20-10-3
Номинальное напряжение - 230В/400В~
Частота сети - 50Гц
Номинальный коммутируемый ток в категории применения AC-3 - 10A
Номинальная нагрузка в категории применения АС-3 - 1,5кВт(230В), 2,2кВт(400В)
Защита от сверхтоков - предохранитель gG - 10А
Частота коммутаций в час - 30 циклов В-О
Электрическая износостойкость - 10000 циклов В-О
Механическая износостойкость - 20000 циклов В-О
Степень защиты по ГОСТ 14254-96 - IP40
Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4
Габаритные размеры - 52х82х54мм
Масса - 0,18кг
Выключатель ВКИ-216 10А 230/400В IP40 IEK KVK20-10-3
|
Пригоден в качестве сервисного выключателя
|
Да
|
|
Моторный привод опционально
|
Нет
|
|
Компактная версия выключателя-разъединителя
|
Да
|
|
Пригоден в качестве главного выключателя
|
Да
|
|
Пригоден в качестве предохранительного выключателя
|
Нет
|
|
Пригоден в качестве устройства аварийной остановки
|
Нет
|
|
Макс. допустимое раб. напряжение Ue AC
|
400 В
|
|
Номин. продолжительный ток Iu
|
10 А
|
|
Условный номин. ток короткого замыкания Iq
|
1 кА
|
|
Количество полюсов
|
3
|
|
Моторный привод встроенный
|
Нет
|
|
Расцепитель напряжения опционально
|
Нет
|
|
Конструкция прибора
|
Комплектное устройство в корпусе
|
|
Подходит для промежуточного монтажа
|
Нет
|
|
Тип элемента управления
|
Клавиша
|
|
С блокировкой/запираемый (-ая)
|
Да
|
|
Тип подключения силовой электрич. цепи
|
Винтовое соединение
|
|
Степень защиты (IP), передняя сторона
|
IP40
|
|
Высота корпуса
|
85 мм
|
|
Глубина корпуса
|
54 мм
|
|
Ширина корпуса
|
54 мм
|
|
Номин. напряжение изоляции Ui
|
400 В
|
