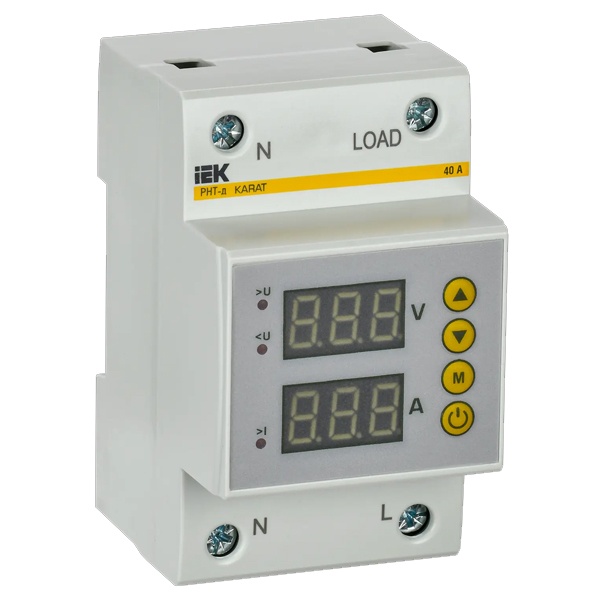

Модульное однофазное реле напряжения и тока на 40А, DIN рейка 3 модуля, IEK
Реле напряжения и тока (РНТ) однофазное торговой марки IEK серии Карат – это устройство, которое используется для контроля и защиты электрических цепей в однофазных электрических системах. Оно реагирует на изменения напряжения и тока в электрической цепи и выполняет определенные функции в зависимости от установленных параметров и требований.
Вот основные характеристики и функции однофазного реле:
- Контроль напряжения: РНТ способно отслеживать изменения напряжения в цепи и реагировать на отклонения от установленных значений. Это может быть полезно для защиты электрооборудования от перенапряжений или недостатка напряжения.
- Контроль тока: Реле также может мониторить ток, текущий через цепь, и реагировать на его изменения. Это важно для предотвращения перегрузок или коротких замыканий, которые могут повредить оборудование или вызвать пожар.
- Защитные функции: РНТ однофазное реле обычно оснащено защитными функциями, такими как автоматическое отключение цепи при превышении установленных пределов напряжения или тока. Это помогает предотвратить повреждение оборудования и обеспечивает безопасность.
- Регулировка параметров: РНТ однофазное реле обычно имеет возможность настройки параметров, таких как уровни напряжения и тока, на которые оно должно реагировать. Это делает его гибким инструментом, который можно адаптировать под конкретные потребности и требования системы.РНТ однофазное реле часто используется в различных приложениях, включая промышленные установки, электроэнергетику, автоматизацию процессов и в домашних электрических сетях, где необходим контроль и защита электрооборудования и устройств от нежелательных изменений напряжения и тока.
Характеристики:
- Диапазон минимального измеряемого напряжения: 140...210 В
- Диапазон максимального измеряемого напряжения: 220...280 В
- Номинальный ток: 40 А
- Номинальное напряжение: 220 В
- Тип напряжения управления: Переменный (AC)
- Тип монтажа: DIN-рейка
- Ширина: 54 мм
- Высота: 90 мм
- Глубина: 66 мм
- Температура эксплуатации: -20...+55°C
- Контроль минимального однофазного напряжения: Да
- Контроль минимального трехфазного напряжения: Нет
- Контроль максимального однофазного напряжения: Да
- Контроль максимального трехфазного напряжения: Нет
- Функция гистерезиса однофазного напряжения: Да
- Функция гистерезиса трехфазного напряжения: Нет
- Контроль минимального напряжения при постоянном токе: Нет
- Контроль максимального напряжения при постоянном токе: Нет
- Функция гистерезиса для напряжения при постоянном токе: Нет
- Тип измеряемого напряжения: Переменный (AC)
- Тип подключения: Винтовое соединение
- Степень загрязнения: 3
- Максимальная задержка на включение: 600 с
- Минимальная задержка на включение: 5 с
- Количество нормально разомкнутых - НО контактов: 1
- Количество переключающих контактов: 0
- Электрическая износостойкость: 5000 циклов
- Механическая износостойкость: 100000 циклов
- Ремонтопригодность: Нет
- Погрешность измерений: 2%
- Степень защиты: IP20
- Индикатор наличия напряжения: Зелёный светодиод (Un)
- Индикатор срабатывания реле: Красный светодиод (R)
- Выдержка времени: 5...600 с
|
Бренд
|
IEK
|
|
Место установки
|
DIN-рейка
|
|
Регулировка времени срабатывания
|
Да
|
|
Минимальный порог напряжения
|
120 В
|
|
Тип напряжения
|
Однофазное
|
|
Дисплей
|
Да
|
|
Регулировка порогов напряжения
|
Да
|
|
Максимальный коммутируемый ток (АС1)
|
40 А
|
|
Контакт
|
1 NO
|
|
Контроль тока
|
Да
|
|
Максимальный порог напряжения
|
300 В
|
|
Модульная ширина
|
3
|
