Силовой автомат ИЭК типа ВА44-33 с комбинированными расцепителями
Автоматический выключатель серии ВА44-33 от известного производителя IEK предназначен для проведения тока в нормальном режиме, для защиты от токов перегрузки и коротких замыканий распределительных сетей, а также для редких оперативных включений и отключений участков электроцепи. Он представляет собой компактное устройство в литом корпусе с комбинированными расцепителями: тепловым и электромагнитным. Аппарат с 3 полюсами рассчитан на эксплуатацию в электроустановках с номинальным рабочим напряжением до 400 Вольт при токовой нагрузке 80 Ампер. Предельная величина отключающей способности автомата составляет 15 кАмпер. Силовое устройство оснащено рукояткой управления и допускает установку в любом рабочем положении. Его монтаж производится на металлической панели не менее 3 мм или панели из изоляционного материала толщиной не менее 6 мм. Для данного типоразмера автоматов предусмотрена возможность установки на ДИН-рейку ТН-35. Также допустимо самостоятельное присоединение универсальных дополнительных устройств: независимого расцепителя, аварийных и вспомогательных контактов. В комплектацию автомата входит паспорт, 4 межфазные перегородки и крепежный комплект установки на монтажную панель. Областью его применения выступают объекты сельского хозяйства, жилищного, дорожного и коммерческого строительства.

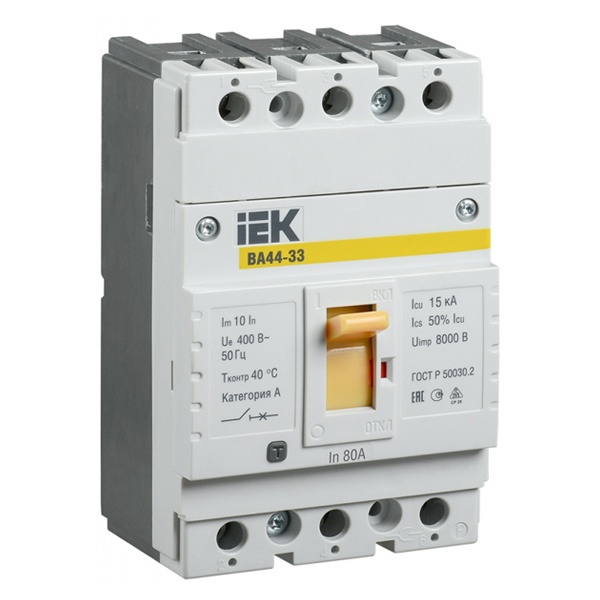

Выключатель автоматический 3п 80А 15кА ВА44 33 IEK SVA4410-3-0080
|
Количество полюсов
|
3
|
|
Номин. продолжительный ток Iu
|
80 А
|
|
С расцепителем минимального напряжения
|
Да
|
|
Диапазон уставки тока расцепления
|
10...10 А
|
|
Номин. отключающая способность Icu при 400 В, 50 Гц
|
15 кА
|
|
Встроенная защита от замыканий на землю
|
Да
|
|
Конструкция прибора
|
Комплектное устройство в корпусе
|
|
Подходит для монтажа на DIN-рейку (с Ω-профилем)
|
Нет
|
|
Количество вспомогат. нормально замкнутых (НЗ) контактов
|
0
|
|
Количество вспомогат. нормально разомкнутых (НО) контактов
|
0
|
|
Количество вспомогат. переключающих контактов
|
0
|
|
Моторный привод опционально
|
Нет
|
|
Степень защиты (IP)
|
IP30
|
|
Номин. напряжение
|
400...400 В
|
