Силовой автомат ИЭК типа ВА44-33 с комбинированными расцепителями
Серия автоматических выключателей ВА44 от производителя IEK представляет модель силового устройства в литом корпусе с комбинированными расцепителями: тепловым и электромагнитным. Этот автоматический выключатель относится к типоразмеру 33 и предназначен для коммутации, управления, разъединения и защиты электросетей низкого напряжения от перегрузок или токов короткого замыкания. Его основное назначение состоит в том, чтобы проводить ток в нормальном режиме и отключать нагрузку в случае возникновения аварийной ситуации. Аппарат имеет 3 полюса и рассчитан на номинальную токовую нагрузку до 100 Ампер. Он обладает отключающей способностью 15 кАмпер при допустимом рабочем напряжении сети 400 Вольт переменного тока и подходит для установки в распределительные щиты коммерческого назначения. Автомат оснащен рычагом управления, а также допускает самостоятельную установку дополнительных универсальных устройств. Монтаж аппарата производится на металлической панели не менее 3 мм, панели из изоляционного материала толщиной не менее 6 мм или на Т-образную направляющую ТН-35. В комплект поставки входит паспорт, 4 межфазные перегородки и крепежный комплект установки на монтажную панель.

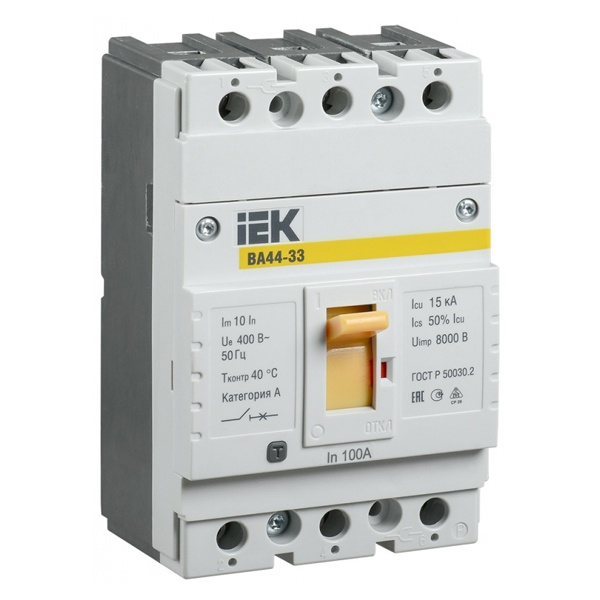

Выключатель автоматический 3п 100А 15кА ВА44 33 IEK SVA4410-3-0100
|
Количество полюсов
|
3
|
|
Номин. продолжительный ток Iu
|
100 А
|
|
С расцепителем минимального напряжения
|
Да
|
|
Диапазон уставки тока расцепления
|
10...10 А
|
|
Номин. отключающая способность Icu при 400 В, 50 Гц
|
15 кА
|
|
Встроенная защита от замыканий на землю
|
Да
|
|
Конструкция прибора
|
Комплектное устройство в корпусе
|
|
Подходит для монтажа на DIN-рейку (с Ω-профилем)
|
Нет
|
|
Количество вспомогат. нормально замкнутых (НЗ) контактов
|
0
|
|
Количество вспомогат. нормально разомкнутых (НО) контактов
|
0
|
|
Количество вспомогат. переключающих контактов
|
0
|
|
Моторный привод опционально
|
Нет
|
|
Степень защиты (IP)
|
IP30
|
|
Номин. напряжение
|
400...400 В
|
