Автоматические выключатели SACE Tmax XT — это идеальное решение для всех уровней распределения энергии — от главного распределительного щита до различных щитов потребителя. Они демонстрируют высокий уровень характеристик по ограничению удельной энергии I2t, позволяя снизить сечение защищаемых кабелей и размеры отходящих аппаратов защиты. XT1 и XT3 существуют в трёх- и четырёхполюсном, стационарном и втычном исполнении и прекрасно подходят для любых распределительных сетей, соответствуя высоким требованиям к надёжности защитных устройств.
Среди выключателей, существующих на рынке, XT2 и XT4 имеют самое высокое значение отключающей способности Icu (на 415В и 690В) в сочетании с самыми компактными размерами. Поэтому, они могут успешно применяться в электроустановках с экстремальными требованиями к исполнению выключателей — на морских судах, в тяжёлой промышленности и на нефтяных скважинах.
Уникальным является то, что эти два типоразмера могут быть оснащены электронными расцепителями защиты последнего поколения, которые являются взаимозаменяемыми с другими версиями, а также, могут иметь исполнение с коммуникацией, начиная с 10А.
Благодаря одинаковой глубине 70 мм и стандартному фланцу 45 мм они могут быть установлены в один ряд на DIN-рейку или монтажную плату.
Назначение автоматических выключателей: защита от перегрузки и коротких замыканий распределительных сетей как переменного, так и постоянного тока (обеспечивают надежную и безопасную работу электроустановок).
Область применения автоматических выключателей: от вводных устройств и главных распределительных щитов до щитов конечного распределения.

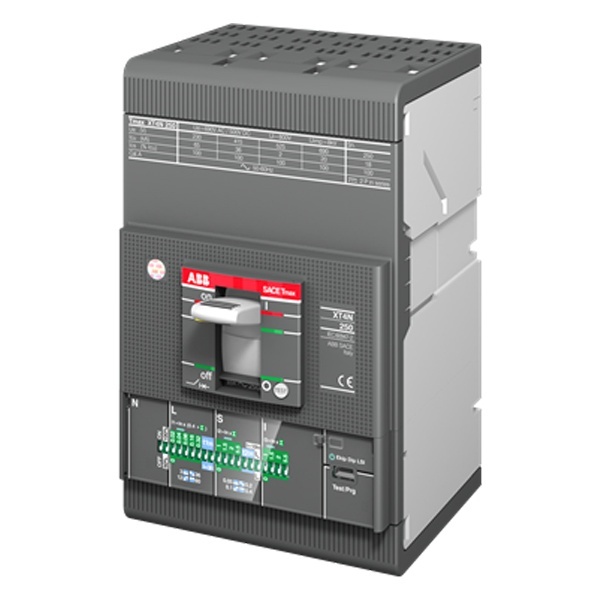

Автоматические выключатели Tmax типа XT4N изготавливаются в полном соответствии с мировыми нормами и стандартами Европы и предназначены для использования как в зданиях производственного, так и гражданского типа.
Автоматы фирмы ABB серии Tmax типа XT4N на 250 Aмпер имеют высокий показатель стойкости к коротким замыканиям. А благодаря применению самых современных приборов и технологий установка оборудования происходит в разы быстрее чем раньше.
Характеристики:- типоразмер - 250А
- количество полюсов - 3
- номинальный ток - 250 Ампер
- отключающая способность (220/230В) при КЗ - 65 кА
- отключающая способность (380/415В) при КЗ - 36 кА
- с электронным расцепителем Ekip LS/I от 250 до 2500 Ампер
- стандарт - IEC 60947-2/ГОСТ 50030.2-99
- механическая износостойкость - 25000 циклов (количество циклов в час - 240)
- коммутационная износостойкость - 8000 циклов (количество циклов в час - 120)
Технические характеристики
| Бренд | ABB |
| Номинальный ток | 250 A |
| Количество полюсов | 3 |
| Отключающая способность Icu 400В | 36 кА |
| Расцепитель | Электронный |
| Регулировка расцепителя | Теплового и магнитного порога |
Код EAN: 8015644020231
Код товара: 1SDA068126R1
Характеристики по классификатору Etim по данным производителя:
| Количество полюсов | 3 |
| Номин. продолжительный ток Iu | 250 А |
| С расцепителем минимального напряжения | Нет |
| Номин. отключающая способность Icu при 400 В, 50 Гц | 36 кА |
| Диапазон краткосрочной задержки расцепителя короткого замыкания | 250 ... 2500 А |
| Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания | 250 ... 2500 А |
| Встроенная защита от замыканий на землю | Нет |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Конструкция прибора | Встраив. устройство фиксированной установки (стационарный) |
| Возможность установки индикатора отключения | Нет |
| Вид подключения главной электрич. цепи | Передняя сторона |
| Тип элемента управления | Ручка-переключатель поворот. |
| Моторный привод опционально | Да |
| Моторный привод встроенный | Нет |
| Степень защиты (IP) | IP20 |
| Номин. напряжение | 220 ... 690 В |
Дополнительные характеристики
Тип подключения: 3-полюсный, 3П, 3P, трехполюсный, 3Р, трехфазный, 3-х фазный, 3х фазный
