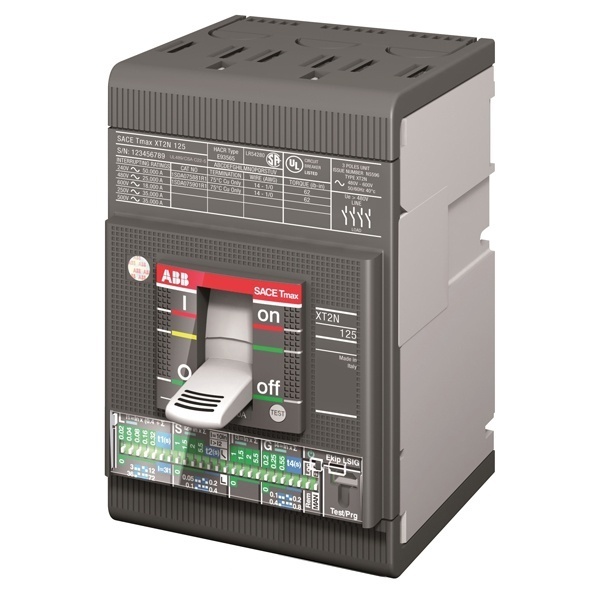

Выключатель автоматический 25A ABB Tmax XT2N 160 Ekip LS/I In=25A 3p F F 1SDA067055R1

Трехполюсный автоматический выключатель в литом корпусе АББ серии Tmax XT, номинальный ток 25 Ампер 1SDA067055R1

Основные характеристики:
• доступен для выключателей XT2 и XT4 в трех- и четырехполюсном исполнении;
• защита:
  – от перегрузки (L): регулируемый порог защиты от 0,4...1 x In, кривая срабатывания с регу- лировкой по времени;
  – от короткого замыкания с селективной задержкой срабатывания (S): регулируемый порог защиты 1...10 x In, кривая срабатывания с регулировкой по времени (альтернатива защите I);
  – от короткого замыкания с мгновенным срабатыванием (I): регулируемый порог защиты 1...10 x In, кривая мгновенного срабатывания (альтернатива защите S);
  – нейтрали в четырехполюсных автоматических выключателях:
  - для In  100 A в положениях ВЫКЛ (OFF) или ВКЛ (ON), возможен выбор 50 и 100 % уставки защиты фаз; - для In < 100 A, защита нейтрали фиксирована на 100 % уставки фазной защиты и отклю- чается пользователем;
• ручная настройка с помощью соответствующих dip-переключателей на передней панели рас- цепителя защиты, что позволяет выполнить ее даже при отключенном расцепителе защиты;
• светодиоды:
  – светодиод с непрерывным зеленым свечением указывает на подачу питания и на нормаль- ное функционирование расцепителя защиты. Светодиод включается, когда ток в любой из фаз защищаемой цепи превышает 0,2 x In;
  – красный светодиод для каждой защиты:
  – L: светодиод с непрерывным красным свечением является предаварийной сигнализаци- ей при превышении током порога 0,9 x I1;
  – L: светодиод с мигающим красным свечением сигнализирует о превышении заданного порога тока;
  – L, S/I: светодиод с непрерывным красным свечением указывает на срабатывание защи- ты. После отключения автоматического выключателя следует подсоединить аксессуар Ekip TT или Ekip T&P для определения функции защиты, которая вызвала срабатывание расцепителя защиты;
  – расцепитель Ekip LS/I оснащен устройством диагностики цепи отключающей катушки, кото- рое обнаруживает возникновение обрыва, при этом одновременно мигают все светодиоды красного цвета;
• тестовый разъем на передней панели расцепителя:
  – для подсоединения блока тестирования Ekip TT, с помощью которого осуществляется про- верка срабатывания расцепителя, проверка светодиодов и сигнализация о последнем сра- батывании;
  – для подсоединения блока Ekip T&P, с помощью которого осуществляется считывание из- мерений, проверка срабатывания расцепителя и проверка функций защиты;
• тепловая память, которая может быть активирована блоком Ekip T&P;
• автономное питание при минимальном токе в любой из фаз защищаемой цепи от 0,2 x In, для всех номиналов, кроме In=10A. В этом случае минимальный ток равен 0,4xIn.

Функции защиты:
• L - От перегрузок с обратнозависимой длительной задержкой срабатывания согласно стандарта IEC 60947-2
• S - От коротких замыканий с независимой задержкой по времени (t=k)
• I - От короткого замыкания с регулируемым порогом и мгновенным срабатыванием
  Технические характеристики



  Бренд	ABB
  Номинальный ток	25 A
  Количество полюсов	3
  Отключающая способность Icu 400В	36 кА
  Расцепитель	Электронный
  Регулировка расцепителя	Теплового и магнитного порога


  Код EAN: 8015644007928
  Код товара: 1SDA067055R1

  Характеристики по классификатору Etim по данным производителя:


  Силовой автоматический выключатель EC000228




  Количество полюсов	3
  Номин. продолжительный ток Iu	160 А
  С расцепителем минимального напряжения	Нет
  Номин. отключающая способность Icu при 400 В, 50 Гц	36 кА
  Диапазон краткосрочной задержки расцепителя короткого замыкания	25 ... 250 А
  Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания	25 ... 250 А
  Встроенная защита от замыканий на землю	Нет
  Тип подключения силовой электрич. цепи	Болтовое соединение
  Конструкция прибора	Встраив. устройство фиксированной установки (стационарный)
  Возможность установки индикатора отключения	Нет
  Вид подключения главной электрич. цепи	Передняя сторона
  Тип элемента управления	Ручка-переключатель поворот.
  Моторный привод опционально	Да
  Моторный привод встроенный	Нет
  Степень защиты (IP)	IP20
  Номин. напряжение	220 ... 690 В



  Дополнительные характеристики

  Тип подключения: 3-полюсный, 3П, 3P, трехполюсный, 3Р, трехфазный, 3-х фазный, 3х фазный
