Способ монтажа | DIN-рейка/монтажная плата |
Компактная версия выключателя-разъединителя | Да |
Пригоден в качестве сервисного выключателя | Да |
Пригоден в качестве главного выключателя | Нет |
Напряжение дополнительного расцепителя | Нет |
Глубина корпуса устройства | 73 мм |
Макс. потери мощности | 2.8 |
Степень защиты | IP2X |
Промежуточный монтаж | Нет |
Установка в распр. щит | Да |
Применим для фронтального монтажа | Нет |
Высота корпуса | 92 мм |
Степень защиты IP передняя сторона | IP20 |
Тип элемента управления | Рукоятка поворотная |
Напольный монтаж | Да |
Применим для фронтального монтажа в центре | Нет |
Взаимоблокирующий(ая) | Нет |
С прозрачной дверцей-крышкой | Нет |
Ширина корпуса устройства | 53 мм |
Кол-во полюсов | 3 |
Макс. сечение кабеля | 1.5-35 |
Выключатели нагрузки или, как их ещё называют – «рубильники», используются для включения и отключения линии от цепи электропитания. Выключатели нагрузки могут использоваться в различных целях, начиная от центров дистанционного управления электропитанием до распределительных щитов и рубильников на станочном оборудовании. В быту наибольшее распространение выключатели нагрузки получили в качестве общего вводного рубильника в квартирных и коттеджных щитах, отключающих все внутренние линии и сам щиток от внешней электрической сети.

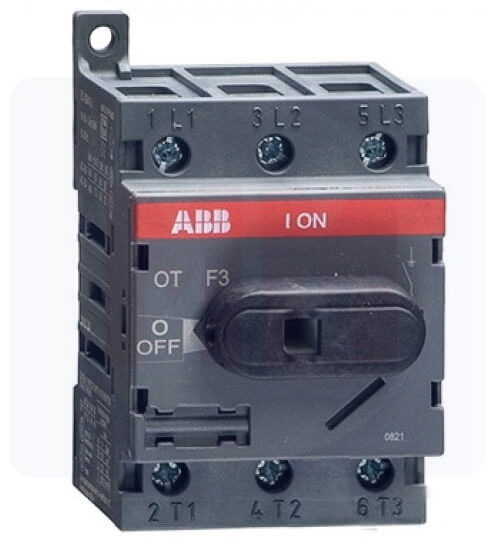

Выключатель нагрузки OT63F3 производства компании ABB предназначен для работы в цепях постоянного и переменного тока, имеет 3 полюса и рассчитан на номинальный рабочий ток 63А при резистивной нагрузке (например, нагреватели) или 45А индуктивной нагрузки (например, электродвигатели). Рабочий температурный диапазон выключателя OT63F3 – от -40 до +60 градусов Цельсия, то есть рубильник может быть установлен в том числе и в неотапливаемых помещениях или в уличных щитах.
Выключатель нагрузки предназначен для монтажа на DIN-рейку или на монтажную плату и, по умолчанию, имеет фронтальную поворотную рукоятку. Клеммы рубильника позволяют подключать кабели сечением от 1,5 до 35 мм2.
Выключатель нагрузки OT63F3 способен выдерживать кратковременные (до 1 секунды) скачки тока до 1000А и обеспечивать надёжную изоляцию при долговременном повышении напряжения в сети до 750 Вольт. При этом выключатель нагрузки способен выдержать кратковременное импульсное повышение напряжения до 8 киловольт без каких-либо повреждений.
Благодаря встроенному электродинамическому компенсатору, выключатель нагрузки OT63F3, способен выдержать ток короткого замыкания до 13кА. Для коммутации выключателя нагрузки рекомендуется использовать многожильные кабели с опрессованными гильзами наконечниками.
Для выключателя нагрузки OT63F3, доступен широкий ряд дополнительных аксессуаров:
• Это шинные разводки;
• Моторные приводы, благодаря которым выключателями нагрузки можно управлять не только вручную, с помощью ручки, но и дистанционно.
• Дополнительные полюса для либо одновременного, либо раннего включения и позднего отключения контактов, либо коммутации нулевого провода, нулевой клеммы или защитного заземления.
• Универсальные прозрачные крышки для клемм,
• кабельные зажимы для медных или алюминиевых кабелей сечением от 10 до 120 мм2.
• Универсальные дополнительные контакты для выключателей.
• Сблокировки для преобразования пар рубильников в реверсивные или байпасные.
• Рукоятки управления непосредственного монтажа, селекторного или пистолетного типа. Предусмотрены три варианта установки ручки управления: спереди, между полюсами или сбоку рубильника.
