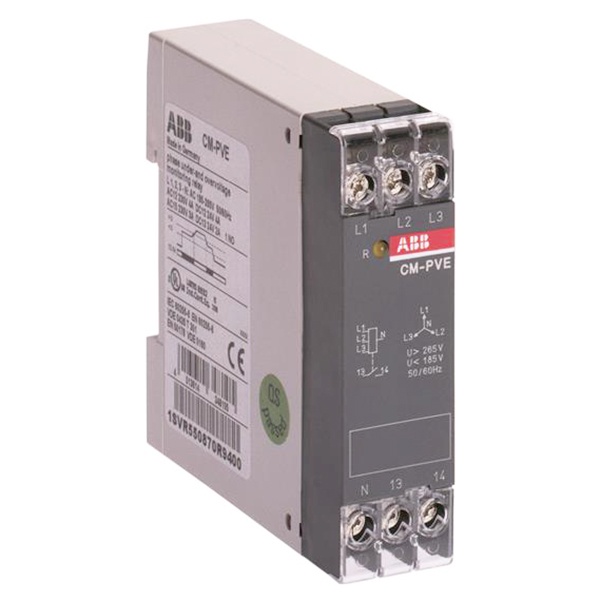

Реле контроля фаз CM-PVE контролирует сети на пониженное и повышенное напряжение и обрыв фазы. При наличии всех трех фаз (и нейтрали) и надлежащим напряжением выходное реле активируется (контакт замкнут) после истечения времени выдержки при включении ts. Если напряжение превышает или падает ниже фиксированного значения, начинается отсчет времени выдержки при отключении tv. По истечении времени выдержки выходное реле обесточивается (контакт разомкнут). При возвращении напряжения в заданные пределы (фиксированный гистерезис 5%) начинается отсчет времени ts. По истечении этого времени выходное реле автоматически активируется. Когда реле активировано светится желтый светодиод (СИД)
Характеристики CM-PVE| Номин. напряжение питания цепи управления Us AC 50 Гц | 320 В |
| Номин. напряжение питания цепи управления Us постоян. тока DC | - В |
| Тип напряжения управления | AC (перемен.) |
| Диапазон напряжения | 320 В |
| Мин. задержка на включение | 0.5 с |
| Макс. задержка на включение | 0.5 с |
| Мин. задержка на отключение | 0.5 с |
| Макс. задержка на отключение | 0.5 с |
| Контроль чередования фаз | Нет |
| Контроль обрыва фаз | Да |
| Контроль мин. напряжения | Да |
| Контроль макс. напряжения | Да |
| Контроль перекоса фаз | Нет |
| Тип электрического подключения | Винтовое соединение |
| Со съемными клеммами | Нет |
| Номин. напряжение питания цепи управления Us AC 60 Гц | 320 В |
| Количество нормально замкнутых (НЗ, NC, р) контактов | 0 |
| Количество нормально разомкнутых (НО, NO, з) контактов | 1 |
| Количество переключающих (перекидных) контактов | 0 |
| Ширина | 22.5 мм |
| Высота | 78 мм |
| Глубина | 78.5 мм |
