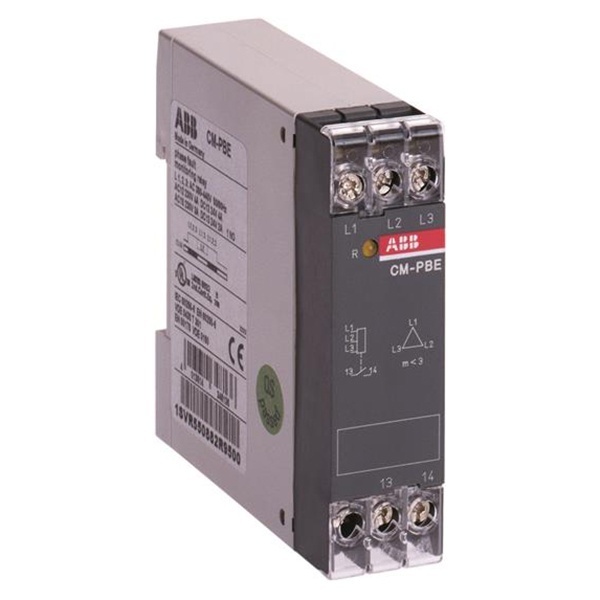

Реле контроля фазы CM-PBE контролирует сети на обрыв фазы (Uизм<60% x Uном). При наличии всех трех фаз (и нейтрали) выходное реле активируется (контакт замкнут) после истечения времени выдержки при включении ts. Если произошел обрыв фазы начинается отсчет времени выдержки при отключении tv. По истечении времени выдержки выходное реле обесточивается (контакт разомкнут). При возвращении напряжения в заданные пределы начинается отсчет времени ts. По истечении этого времени выходное реле автоматически активируется. Когда реле активировано светится желтый светодиод (СИД).
Характеристики CM-PBE| Номин. напряжение питания цепи управления Us AC 50 Гц | 380 В |
| Номин. напряжение питания цепи управления Us постоян. тока DC | - В |
| Тип напряжения управления | AC (перемен.) |
| Диапазон напряжения | 380 В |
| Мин. задержка на включение | 0.2 с |
| Макс. задержка на включение | 0.2 с |
| Мин. задержка на отключение | 0.2 с |
| Макс. задержка на отключение | 0.2 с |
| Контроль чередования фаз | Нет |
| Контроль обрыва фаз | Да |
| Контроль мин. напряжения | Нет |
| Контроль макс. напряжения | Нет |
| Контроль перекоса фаз | Нет |
| Тип электрического подключения | Винтовое соединение |
| Со съемными клеммами | Нет |
| Номин. напряжение питания цепи управления Us AC 60 Гц | 380 В |
| Количество нормально замкнутых (НЗ, NC, р) контактов | 0 |
| Количество нормально разомкнутых (НО, NO, з) контактов | 1 |
| Количество переключающих (перекидных) контактов | 0 |
| Ширина | 22.5 мм |
| Высота | 78 мм |
| Глубина | 78.5 мм |
