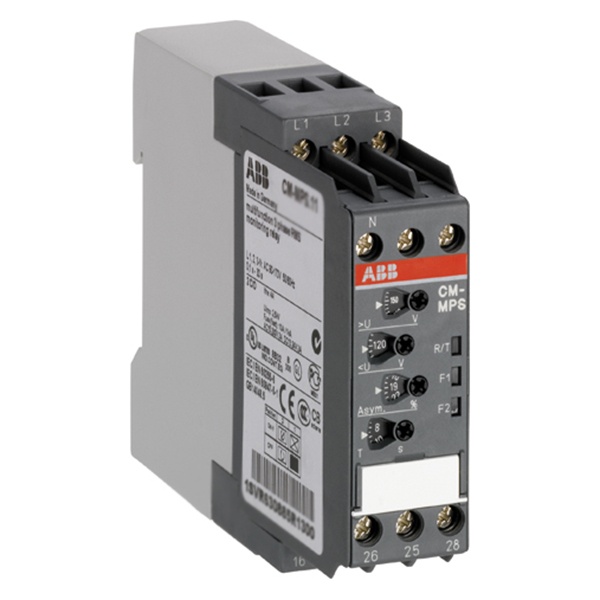

Описание АББ CM-MPS.21S
Реле CM-MPS.21S представляет собой реле контроля трехфазного напряжения. Оно может одновременно контролировать последовательность чередования фаз, обрыв фазы, повышенное и пониженное напряжение и асимметрию фаз. Реле CM-MPS.11S контролирует также обрыв нейтрали. Пороговые значения повышенного и пониженного напряжения, асимметрии фаз можно регулировать.
CM-MPS.21S могут также использоватся для контроля однофазного напряжения. Для этого необходимо соеденить перемычкой внешние клеммы реле и подсоеденить к фазному проводнику. При этом необходимо выключитьфункцию контроля чередования фаз,а пороговое значение асимметрии фаз установить на максимум (25%).
Характеристики CM-MPS.21S| Номин. напряжение питания цепи управления Us AC 50 Гц | 180 В |
| Номин. напряжение питания цепи управления Us постоян. тока DC | - В |
| Тип напряжения управления | AC (перемен.) |
| Диапазон напряжения | 180 В |
| Мин. задержка на включение | 0.1 с |
| Макс. задержка на включение | 30 с |
| Мин. задержка на отключение | 0.1 с |
| Макс. задержка на отключение | 30 с |
| Контроль чередования фаз | Да |
| Контроль обрыва фаз | Да |
| Контроль мин. напряжения | Да |
| Контроль макс. напряжения | Да |
| Контроль перекоса фаз | Да |
| Тип электрического подключения | Винтовое соединение |
| Со съемными клеммами | Нет |
| Номин. напряжение питания цепи управления Us AC 60 Гц | 180 В |
| Количество нормально замкнутых (НЗ, NC, р) контактов | 0 |
| Количество нормально разомкнутых (НО, NO, з) контактов | 0 |
| Количество переключающих (перекидных) контактов | 2 |
| Ширина | 22.5 мм |
| Высота | 85.6 мм |
| Глубина | 103.7 мм |
