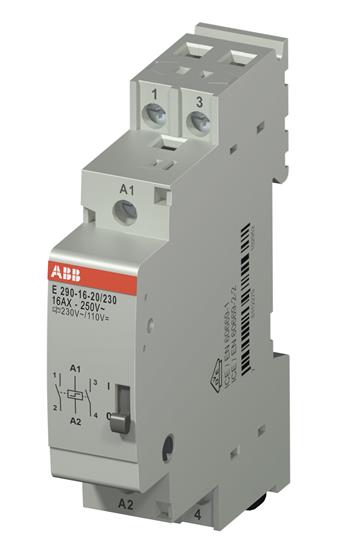

Данное устройство шириной всего 18мм разработано для установки в главных и распределительных щитах (монтируется на DIN-рейку 35 мм). Блокировочные реле активируются посредством подачи импульсной команды и гарантируют энергоэффективное управление освещением. Как правило, установки с блокировочными реле используются когда управление системами освещения должно осуществляться как минимум из трех точек, расположенных в различных местах. Блокировочные реле изготавливаются на номинальный ток 16 A или 32 A.
Количество переключающих контактов реле может быть увеличено до четырех посредством использования присоединяемого модуля силовых контактов (E292-..-..). Таким образом, с помощью одного реле возможно коммутировать до четырех осветительных нагрузок. Для необходимости удаленной сигнализации о состоянии контактов реле применяется модуль дополнительных контактов (E299-11).
Различное напряжение катушки (перем. / пост. ток) делает реле универсальным для множества применений. Вспомогательные устройства могут быть присоединены к блокировочному реле с правой или с левой стороны.
Если реле устанавливаются вплотную друг к другу, рекомендуется использовать проставки в видепустых модулей (заглушек ZLS). Это гарантирует оптимальное рассеивание тепла от реле. Заглушки (ширина 9 или 18мм) можно найти , как тип ZLS725 или ZLS726 (в зависимости от применения).
| Управляющее напряжение 1 | 230 В |
| Тип управляющего напряжения 1 | AC (перемен.) |
| Количество нормально открытых контактов (НО) | 2 |
| Количество нормально закрытых контактов (НЗ) | 0 |
| Количество переключающих контактов | 0 |
| Модульная ширина (общ. кол-во модульных расстояний) | 1 |
| Номин. коммутируем. ток | 16 А |
| Напряжение питания | 250 В |
| Способ монтажа | DIN-рейка |
| Функционал. назначение/применение | Электронное реле с центральным управлением |
| Глубина установочная (встраив.) | 68 мм |
| Частота управляющего напряжения 1 | 50 Гц |
| Управляющее напряжение 2 | 110 В |
| Тип управляющего напряжения 2 | DC (постоян.) |
| Частота управляющего напряжения 2 | - Гц |
| Тип питающего напряжения | AC (перемен.) |
| Макс. мощность ламп накаливания | 3000 Вт |
| Макс. мощность люминесц. ламп | 3000 ВА |
| Макс. мощность люминесц. ламп (включение попарно) | 2500 ВА |
| Макс. мощность люминесц. ламп (параллельно компенсир.) | 2500 ВА |
| Макс. коммутируем. ток при cos φ = 0,6 | 16 А |
| Возможность ручного управления | Да |
