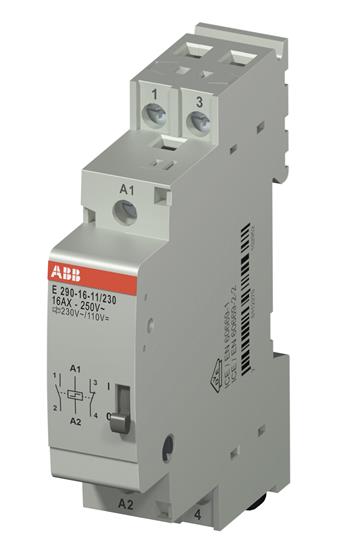

Импульсное реле E290-16-11/230 с катушкой 230V AC/110V DC контакт 1НО+1НЗ ABB
Данное устройство шириной всего 18мм разработано для установки в главных и распределительных щитах (монтируется на DIN-рейку 35 мм). Блокировочные реле активируются посредством подачи импульсной команды и гарантируют энергоэффективное управление освещением. Как правило, установки с блокировочными реле используются когда управление системами освещения должно осуществляться как минимум из трех точек, расположенных в различных местах. Блокировочные реле изготавливаются на номинальный ток 16 A или 32 A.
Количество контактов
2НО контакта
Количество переключающих контактов реле может быть увеличено до четырех посредством использования присоединяемого модуля силовых контактов (E292-..-..). Таким образом, с помощью одного реле возможно коммутировать до четырех осветительных нагрузок. Для необходимости удаленной сигнализации о состоянии контактов реле применяется модуль дополнительных контактов (E299-11).
Различное напряжение катушки (перем. / пост. ток) делает реле универсальным для множества применений. Вспомогательные устройства могут быть присоединены к блокировочному реле с правой или с левой стороны.
Управляющие элементы - присоединение с левой стороны
Переключающие элементы - присоединение с правой стороны
Последовательность переключения - ВЫКЛ–ВКЛ–ВЫКЛ–ВКЛ
Информация по безопасности
Если реле устанавливаются вплотную друг к другу, рекомендуется использовать проставки в видепустых модулей (заглушек ZLS). Это гарантирует оптимальное рассеивание тепла от реле. Заглушки (ширина 9 или 18мм) можно найти , как тип ZLS725 или ZLS726 (в зависимости от применения).
|
Управляющее напряжение 1
|
230 В
|
|
Тип управляющего напряжения 1
|
AC (перемен.)
|
|
Количество нормально открытых контактов (НО)
|
1
|
|
Количество нормально закрытых контактов (НЗ)
|
1
|
|
Количество переключающих контактов
|
0
|
|
Модульная ширина (общ. кол-во модульных расстояний)
|
1
|
|
Номин. коммутируем. ток
|
16 А
|
|
Напряжение питания
|
250 В
|
|
Способ монтажа
|
DIN-рейка
|
|
Функционал. назначение/применение
|
Электронное реле с центральным управлением
|
|
Глубина установочная (встраив.)
|
68 мм
|
|
Частота управляющего напряжения 1
|
50 Гц
|
|
Управляющее напряжение 2
|
110 В
|
|
Тип управляющего напряжения 2
|
DC (постоян.)
|
|
Частота управляющего напряжения 2
|
- Гц
|
|
Тип питающего напряжения
|
AC (перемен.)
|
|
Макс. мощность ламп накаливания
|
3000 Вт
|
|
Макс. мощность люминесц. ламп
|
3000 ВА
|
|
Макс. мощность люминесц. ламп (включение попарно)
|
2500 ВА
|
|
Макс. мощность люминесц. ламп (параллельно компенсир.)
|
2500 ВА
|
|
Макс. коммутируем. ток при cos φ = 0,6
|
16 А
|
|
Возможность ручного управления
|
Да
|
