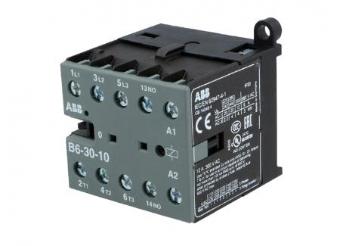

Миниконтактор АВВ на 12 Ампер с напряжением на катушке 230 Вольт.
Назначение: коммутация электрических цепей под воздействием управляющего напряжения/управление трехфазными электрическими двигателями асинхронного типа.
Устройство механической блокировки предотвращает включения одного контактора до отключения другого и наоборот. Эта функция активируется если к катушке одного из контакторов прикладывается напряжение, в то время как с катушки второго контактора напряжение еще не снято.
При включении механической защиты выключенный контактор механически заблокируется и не реагирует на преждевременно поступающие сигналы включения до тех пор, пока защита не отключится.
Номинальный ток: 9 Aмпер
Напряжение катушки: 230 Вольт
Номинальное напряжение: 400 Вольт
Крепление: на DIN-рейку или монтажную плату.
Мини-контактор B6-40-00-01 (9A при AC-3 400В), катушка 24В АС, с винтовыми клеммами
|
Бренд
|
ABB
|
|
Номинальный ток (АС-3)
|
9 A
|
|
Количество полюсов
|
4
|
|
Напряжение цепи управления
|
24 В
|
|
Ток цепи управления
|
переменный
|
Вес: 175 г.
Размеры: 52.5x57.5x46.5 мм.
Код EAN: 4013614051760
|
Номин. коммутируем. мощность при AC-3, 400 В
|
4 кВт
|
|
Количество вспомогат. нормально разомкнутых (НО) контактов
|
0
|
|
Количество вспомогат. нормально замкнутых (НЗ) контактов
|
0
|
|
Номин. раб. ток Ie при AC-3, 400 В
|
8.5 А
|
|
Модульное исполнение
|
Нет
|
|
Номин. напряжение питания цепи управления Us AC 50 Гц
|
24.0 В
|
|
Номин. напряжение питания цепи управления Us AC 60 Гц
|
24.0 В
|
|
Номин. напряжение питания цепи управления Us постоян. тока DC
|
- В
|
|
Тип напряжения управления
|
AC (перемен.)
|
|
Номин. раб. ток Ie при AC-1, 400 В
|
20 А
|
|
Номин. раб. ток Ie при AC-4, 400 В
|
- А
|
|
Номин. коммутируем. мощность при AC-4, 400 В
|
- кВт
|
|
Тип подключения силовой электрич. цепи
|
Винтовое соединение
|
|
Количество нормально замкнутых (НЗ) силовых контактов
|
0
|
|
Количество нормально разомкнутых (НО) силовых контактов
|
4
|
