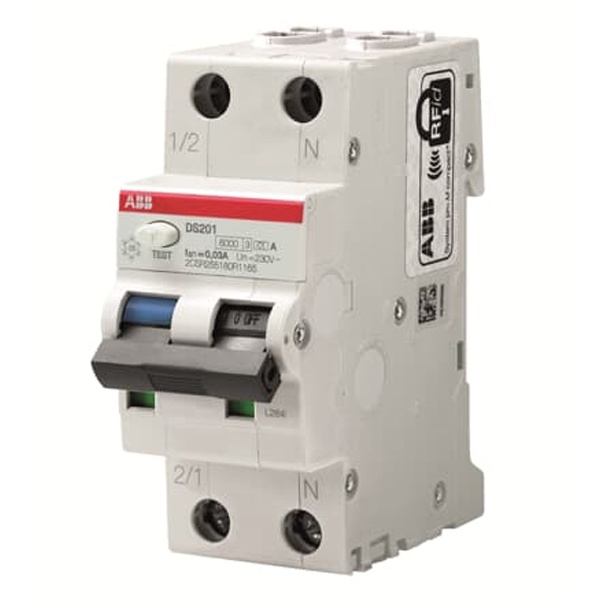

Дифференциальный автоматический выключатель ABB серии DS201 на 32 Ампер с током утечки 30мА.
С целью удовлетворения спроса на устройства, способные обеспечить полную защиту цепей современного оборудования АВВ расширяет серию System pro M compact, добавляя в нее новые автоматические выключатели дифференциального тока (АВДТ) шириной два модуля, выпускаемые в вариантах DS201 (1ф+N) и DS202C (2ф).
Новые АВДТ входят в полную серию, отличающуюся современными техническими решениями в отношении размеров, характеристик срабатывания, отключающей способности и принадлежностей. Новые АВДТ входят в состав серии System pro M compact и имеют профиль, совпадающий с профилем других устройств этой серии, что позволяет получить скоординированный и аккуратный вид всей установки. Использование цилиндрических двунаправленных клемм позволяет экономить значительное время на присоединении проводов, а общиевспомогательные элементы и аксессуары облегчают выбор устройств и уменьшают номенкатуру необходимых изделий.
Серия имеет ряд новых решений, таких как лазерная маркировка, держатель этикетки, технологию радиочастотной идентификации устройства, индикацию положения контактов и индикацию срабатывания по дифференциальному току.
Преимущества установки
Дифференциальный автомат ABB DS201 C32 AC30 срабатывает на синусоидальный ток утечки – мгновенный или растущий постепенно, а также на токи КЗ и перегрузки в 5-10 раз выше номинала. Это делает его универсальным устройством безопасности, совмещающим функции автоматического выключателя и УЗО, установка которого защитит вашу электросеть от аварийных ситуаций, влекущих за собой повреждение проводки, выход из строя электробытовых приборов и даже возгорание. Среди преимуществ его установки:
- компактные размеры и эргономичная форма;
- простота монтажа и демонтажа;
- возможность подключения многожильных кабелей и токопроводящих шин разного диаметра сверху и снизу;
- внушительный запас аварийных срабатываний, гарантирующий длительный срок службы.
Оригинальный дифавтомат ABB DS201 C32 AC30 2csr255080r1324 вы можете заказать в Москве в интернет-магазине ELECTROSHOP24, где всегда есть в продаже большой выбор современных устройств безопасности. Оформите онлайн заказ на сайте или приезжайте в наш магазин, который находится в ТК «Каширский двор-2». Всегда вам рады!
Назначение:
защита однофазных конечных цепей от токов перегрузки и короткого замыкания
защита от переменного синусоидального тока замыкания на землю
защита при косвенном прикосновении и дополнительная защита при прямом прикосновении
Применение: жилые помещения, коммерческие и промышленные объекты.
Технические характеристики автоматического выключателя ABB серии DS201.
Стандарт: IEC/EN 61009
Тип/характеристика термомагнитного расцепителя: АC/С
Номинальный ток: 32 Ампер
Номинальный дифференциальный ток: 30 мА
Номинальное рабочее напряжение: 230-240 Вольт
Номинальная частота: 50-60 Гц
Номинальная отключающая способность (согласно IEC/EN 61009): 6000 Ампер
Электрическая износостойкость: 10000
Механическая износостойкость: 20000
Степень защиты: IP4X (корпус) и IP2X (зажимы)
Температура эксплуатации: от -25 оС до +55 оС
Характеристики товара:
|
Номин. напряжение
|
220 ... 250 В
|
|
Характеристика срабатывания-кривая тока
|
C
|
|
Отключение нейтрали N
|
Да
|
|
Номин. ток
|
32 А
|
|
Глубина монтажн. встраиваемая
|
67 мм
|
|
Макс. потери мощности
|
12,3
|
|
Количество модулей (модульная ширина)
|
2
|
|
Тип тока утечки
|
Переменный (AC)
|
|
Степень защиты
|
IP2X
|
|
Номин. ток утечки
|
0.03 А
|
|
Номин. отключающая способность
|
10 кА
|
|
Кол-во полюсов
|
2
|
|
Кол-во защищенных полюсов
|
1
|
|
Тип срабатывания
|
C
|
|
Макс. сечение кабеля
|
25
|
