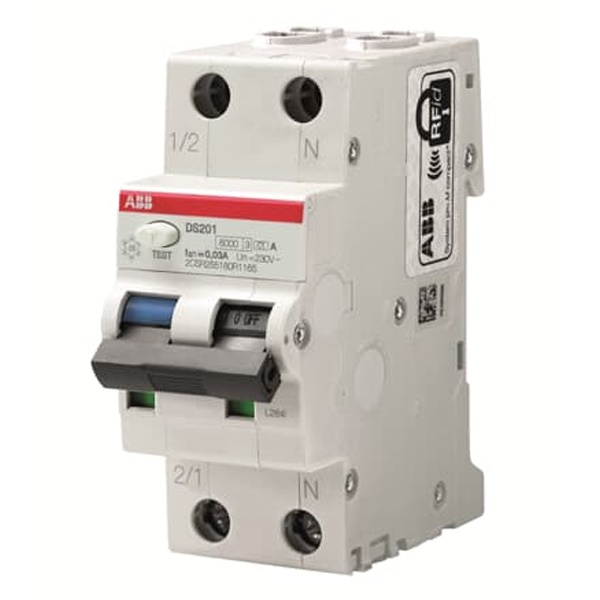

Дифференциальный автоматический выключатель ABB серии DS201 на 10 Ампер с током утечки 30мА.
С целью удовлетворения спроса на устройства, способные обеспечить полную защиту цепей современного оборудования АВВ расширяет серию System pro M compact, добавляя в нее новые автоматические выключатели дифференциального тока (АВДТ) шириной два модуля, выпускаемые в вариантах DS201 (1ф+N) и DS202C (2ф).
Новые АВДТ входят в полную серию, отличающуюся современными техническими решениями в отношении размеров, характеристик срабатывания, отключающей способности и принадлежностей. Новые АВДТ входят в состав серии System pro M compact и имеют профиль, совпадающий с профилем других устройств этой серии, что позволяет получить скоординированный и аккуратный вид всей установки. Использование цилиндрических двунаправленных клемм позволяет экономить значительное время на присоединении проводов, а общие вспомогательные элементы и аксессуары облегчают выбор устройств и уменьшают номенкатуру необходимых изделий.
Серия имеет ряд новых решений, таких как лазерная маркировка, держатель этикетки, технологию радиочастотной идентификации устройства, индикацию положения контактов и индикацию срабатывания по дифференциальному току.
Основное назначение
Дифавтомат ABB DS201 C10 A30 считается универсальным устройством безопасности, срабатывающим на пульсирующий и переменный ток утечки, в том числе и нарастающих постепенно. Его чаще других дифавтоматов устанавливают во внутренние электрические щитки, а также на отдельные линии подключения мощных потребителей. Это связано с тем, что эти виды токов утечки наиболее характерны для современных электробытовых приборов, электрооборудования и электроинструмента. Среди его преимуществ:
- надежность срабатывания при появлении токов утечки, КЗ и перегрузки;
- мгновенное отключение нагрузки путем размыкания цепи, где произошла авария;
- большой запас аварийных срабатываний, гарантирующий длительный срок службы;
- компактные размеры и наличие клеммников, что обеспечивает простоту и универсальность подключения.
Дифференциальные автоматы DS201 C10 A30 от ABB имеют лазерную маркировку на боковой стороне корпуса, указывающую на их технические характеристики, и схему подключения.
Назначение:
защита однофазных конечных цепей от токов перегрузки и короткого замыкания
защита от переменного синусоидального тока замыкания на землю
защита при косвенном прикосновении и дополнительная защита при прямом прикосновении
Применение: жилые помещения, коммерческие и промышленные объекты.
Технические характеристики автоматического выключателя ABB серии DS201.
Стандарт: IEC/EN 61009
Тип/характеристика термомагнитного расцепителя: А
Номинальный ток: 10 Ампер
Номинальный дифференциальный ток: 30 мА
Номинальное рабочее напряжение: 230-240 Вольт
Номинальная частота: 50-60 Гц
Номинальная отключающая способность (согласно IEC/EN 61009): 6000 Ампер
Электрическая износостойкость: 10000
Механическая износостойкость: 20000
Степень защиты: IP4X (корпус) и IP2X (зажимы)
Температура эксплуатации: от -25 оС до +55 оС
Характеристики товара:
|
Бренд
|
ABB
|
|
Номинальный ток
|
10 А
|
|
Ток утечки
|
0,03A (30mA)
|
|
Тип тока утечки
|
A
|
|
Характеристика срабатывания
|
C
|
|
Отключающая способность
|
6 kA
|
|
Количество полюсов
|
2
|
|
Напряжение
|
220-230В
|
|
Количество модулей
|
2
|
|
Тип расцепителя
|
Электромеханический
|
Вес: 239 г.
Размеры: 35x85x69 мм.
|
Общ. количество полюсов
|
2
|
|
Номин. ток
|
10 А
|
|
Характеристика срабатывания (кривая тока)
|
C
|
|
Номин. ток утечки
|
0.03 А
|
|
Номин. отключающая способность по EN 60898
|
6 кА
|
|
Количество защищенных полюсов
|
1
|
|
Одновременное отключение нейтрали (N)
|
Да
|
|
Модульная ширина (общ. кол-во модульных расстояний)
|
2
|
|
Номин. (расчетное) напряжение
|
230 В
|
|
Тип тока утечки
|
A
|
|
Степень защиты (IP)
|
IP2X
|
|
Класс токоограничения
|
3
|
|
Номин. отключающая способность по IEC 60947-2
|
10 кА
|
|
Частота
|
50/60 Гц
|
|
Категория перенапряжения
|
3
|
|
Степень загрязнения
|
2
|
|
Глубина установочная (встраив.)
|
69 мм
|
