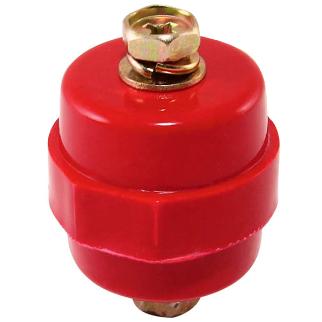

Изолятор SM51 силовой H51xD35xM8мм с болтом

Описание

Изоляторы шинные SM51, широко известные как «бочонок», (далее изоляторы) применяются для крепления токопроводящих шин внутри силовых шкафов или других устройств для неподвижной фиксации и изоляции частей находящихся под напряжением от места крепления, основания или корпуса . Крепление шинного изолятора и токоведущей детали осуществляется с помощью болта и шайбы, входящих в комплект поставки.

- Классификация изоляторов по ГОСТ 27020:
• по конструктивным признакам – шинные опорные изоляторы из органического материала;
• по условиям эксплуатации – для работы в помещениях с нормальными эксплуатационными условиями;
• по применению – аппаратные.

- Корпус изолятора изготовлен из органического материала (уплотненной пластической массы) с повышенной стойкостью к коронному разряду c примесью кремния и с использованием минеральных добавок.

- Нормальные эксплуатационные условия:
• высота над уровнем моря не более 2000м;
• температура окружающей среды от - 40 до +60 ° С;
• среднее значение относительной влажности 75% при 15 ° С, максимальная 90%;
• окружающий воздух не должен содержать вызывающие коррозию или воспламеняющиеся газы.

- Максимальный рабочий ток SM51 - до 680А;
- Напряжение пробоя - 15 кВ
