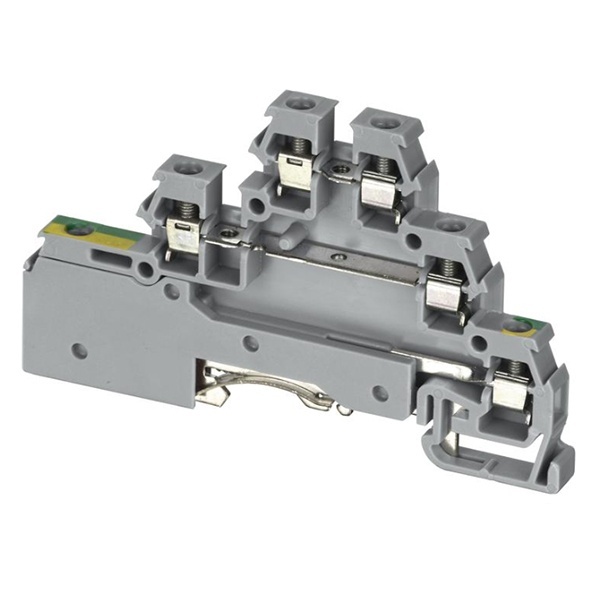

Винтовая клемма D2,5/6 серии SNA от производителя TE-Entrelec представляет собой изделие для установки в электрический щит или другое технологическое оборудование с целью удобного и надежного подключения проводов из меди или алюминиевых сплавов. Данная модель клеммника с винтовым зажимом имеет номинальное сечение проводника 2,5 квмм и ширину клеммы 6 мм. Двухуровневый клеммный блок создает 2 проходные линии и обладает функцией заземления. Он рассчитан на нагрузку 22 Ампера при рабочем напряжении сети 380 Вольт. С его помощью создается удобная система распределения нагрузки, аккуратный монтаж и комфортная эксплуатация электрических схем. Клеммная колодка с заземлением облегчает процесс установки и экономит свободное место. Она монтируется на ДИН-рейку шириной 35 мм и используется при сборке электрических боксов для соединения контактов. Материалом изоляции корпуса является высококачественный самозатухающий термопласт, устойчивый к различным температурным режимам. Винтовой зажим обеспечивает надежную фиксацию проводов и изготовлен из закаленной стали с антикоррозийным покрытием.
Технические характеристики
| Количество линий | 2 |
| Бренд | TE-Entrelec |
| Номинальный ток | 22 А |
| Максимальное сечение проводников | 2,5 мм2 |
| Ширина | 6 мм |
| Вид подключения | Винтовое |
| Количество подключений к каждой линии | 2 |
| Заземление на Din-рейку | Да |
| Цвет | Серый |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника | 0.22 ... 2.5 мм² |
| Количество уровней | 3 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода | 0.2 ... 2.5 мм² |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником | 0.22 ... 2.5 мм² |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода | 0.22 ... 2.5 мм² |
| Номин. ток In | 22 А |
| Тип электрич. соединения 1 | Винтовое соединение |
| Тип электрич. соединения 2 | Винтовое соединение |
| Позиция соединения | Сбоку (поперечное) |
| Способ монтажа | DIN-рейка (с Ω-профилем) 35 мм |
| Материал изоляции корпуса | Термопласт |
| Рабочая температура | -40 ... +110 °C |
| Класс негорючести изоляц. материала согл. UL94 | V0 |
| Ширина/размер ячейки | 6 мм |
| Высота (на мин. возможной высоте установки) | 51 мм |
| Длина | 81 мм |
| Требуется торцевая пластина | Да |
| Цвет | Серый |
| Соединенные внутри уровни (между собой) | Нет |
| Надпись/маркировка | Нет (без) |
